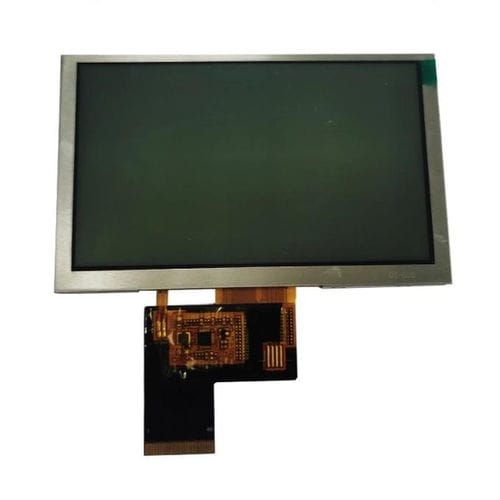

Modulo di visualizzazione TFT LCD YX50098A

a coloritransflettivo800 x 480

Descrizione
Lo YX50098A è un modulo display TFT LCD transflettente da 5,0 pollici progettato per HMI e sistemi embedded industriali che devono operare in modo affidabile in condizioni di illuminazione interne ed esterne. La tecnologia transflettente sfrutta la luce ambientale per migliorare la visibilità alla luce del sole, mantenendo un retroilluminazione LED bianca per una lettura chiara in ambiente scuro. Il modulo è pilotato dai driver HX8264 + HX8664 e supporta interfacce RGB a 16/18/24 bit per un'integrazione semplice in pannelli di controllo e apparecchiature industriali.

Specifiche di base
Dimensione display: 5,0 pollici
Tecnologia display: TFT LCD transflettente
Risoluzione: 800 × 480
Modalità display: Normally White
Area attiva: 108 × 64,8 mm
Dimensioni esterne: 120,7 × 75,9 × 2,95 mm
Pitch pixel: 0,135 × 0,135 mm
Direzione di visione: 6 O'Clock
Driver IC: HX8264 + HX8664
Interfaccia: RGB 16/18/24 bit
Colori display: 16,7M
Tensione di funzionamento: 3,3 V (typ.)
Temperatura di esercizio: -20°C ~ +70°C
Temperatura di stoccaggio: -30°C ~ +80°C

Caratteristiche ottiche
Tecnologia display: TFT transflettente
Risoluzione: 800 × 480
Rapporto di contrasto riflettente (typ.): 20:1
Rapporto di contrasto trasmissivo (typ.): 35:1
Riflettanza (modalità riflettente, typ.): 14,3%
Tempo di risposta (typ.): 25–30 ms
Angoli di visualizzazione (typ.): 65° / 65° / 35° / 55°

Condizioni di funzionamento
Temperatura di esercizio: -20°C ~ +70°C
Temperatura di stoccaggio: -30°C ~ +80°C
Tensione di alimentazione: 2,7–3,6 V (typ. 3,3 V)

Note meccaniche e di integrazione
Dimensioni modulo: 120,7 × 75,9 × 2,95 mm; Area attiva: 108 × 64,8 mm. Driver ICs: HX8264 + HX8664. Interfacce supportate: RGB 16/18/24 bit. La modalità Normally White e l'intervallo di temperatura industriale rendono il modulo idoneo per HMI, pannelli di controllo e applicazioni industriali embedded.

caratteristiche / specifiche tecniche

• Model: YX50098A
• Display size: 5.0 inch
• Resolution: 800 (RGB) × 480
• Display technology: Transflective TFT LCD
• Display mode: Normally White
• Active area: 108 × 64.8 mm
• Outline dimensions: 120.7 × 75.9 × 2.95 mm
• Pixel pitch: 0.135 × 0.135 mm
• Viewing direction: 6 O'Clock
• Driver ICs: HX8264 + HX8664
• Interface: 16/18/24-bit RGB
• Display colors: 16.7M
• Operating voltage: Typ. 3.3 V (range 2.7–3.6 V)
• Operating temperature: -20°C to +70°C
• Storage temperature: -30°C to +80°C
• Optical: Reflectance ~14.3% (reflective mode); Reflective contrast ratio ~20:1; Transmissive contrast ratio ~35:1; Response time 25–30 ms; Viewing angles 65°/65°/35°/55°
