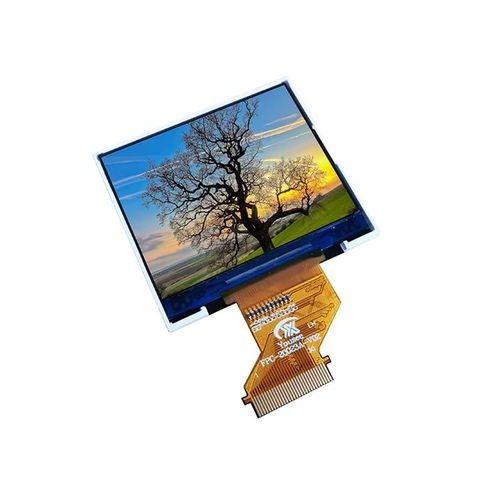

Modulo di visualizzazione TFT LCD YX240320-291

transflettivo240 x 3202.8"

Panoramica del prodotto
Il YX240320-291 è un modulo display TFT LCD transflettivo progettato per prodotti elettronici industriali e portatili che richiedono buona visibilità alla luce solare, basso consumo energetico e funzionamento affidabile in condizioni di illuminazione variabile. Il design transflettivo impiega uno strato ottico semi-riflettente per sfruttare la luce ambientale e migliorare la leggibilità in luce solare intensa, mentre un retroilluminazione LED bianca integrata garantisce visibilità in ambienti interni o a bassa luminosità.

Caratteristiche chiave

• Dimensione display: 2,83 pollici
• Risoluzione: 240 (RGB) × 320
• Tecnologia di visualizzazione: TFT LCD transflettivo
• Direzione di visualizzazione: 3 ore
• Driver IC: HX8367-A
• Interfacce: MCU / SPI / RGB
• Retroilluminazione: LED bianca

Specifiche di base (tabella)
Voce — Specifica
Dimensione display — 2,83 pollici
Tecnologia di visualizzazione — TFT LCD transflettivo
Risoluzione — 240 (RGB) × 320
Tipo di LCD — TFT / Transflettivo
Area attiva — 43,20 × 57,60 mm
Dimensioni esterne — 50,00 × 69,20 × 2,85 mm
Pitch pixel — 0,18 × 0,18 mm
Direzione di visualizzazione — 3 ore
Driver IC — HX8367-A
Interfaccia — MCU / SPI / RGB
Retroilluminazione — LED bianca
Luminosità tipica — 120 cd/m²
Rapporto di contrasto tipico — 72:1
Consumo modulo — 208 mW

Caratteristiche ottiche (tabella)
Parametro — Tipico
Tecnologia di visualizzazione — TFT transflettivo
Risoluzione — 240 × 320
Luminosità — 120 cd/m²
Rapporto di contrasto — 72:1
Tempo di risposta — 35 ms
Reflectività — 4,23%
Gamut colore NTSC — 40%

Condizioni operative (tabella)
Voce — Intervallo
Temperatura operativa — -20°C ~ +70°C
Temperatura di stoccaggio — -30°C ~ +80°C
Umidità — ≤90% UR (Max. 60°C)

Applicazioni
Progettato per integrazione in sistemi embedded, adatto per apparecchiature industriali, mediche, per trasporto e dispositivi elettronici portatili dove leggibilità all'aperto e basso consumo sono rilevanti.

Meccanica e aspetto
Profilo compatto con dimensioni 50,0 × 69,2 × 2,85 mm e area attiva 43,2 × 57,6 mm. Il produttore fornisce il disegno meccanico e le immagini del modulo come riferimento per l'integrazione PCB/meccanica.

Specifiche tecniche

• Modello: YX240320-291
• Dimensione display: 2,83 pollici
• Risoluzione: 240(RGB) × 320
• Tipo di visualizzazione: TFT LCD transflettivo
• Driver IC: HX8367-A
• Interfacce: MCU, SPI, RGB
• Area attiva: 43,20 × 57,60 mm
• Dimensioni esterne: 50,00 × 69,20 × 2,85 mm
• Pitch pixel: 0,18 × 0,18 mm
• Direzione di visualizzazione: 3 ore
• Retroilluminazione: LED bianca
• Luminosità tipica: 120 cd/m²
• Rapporto di contrasto tipico: 72:1
• Tempo di risposta: 35 ms
• Reflectività: 4,23%
• Gamut colore NTSC: 40%
• Consumo modulo: 208 mW
• Temperatura operativa: -20°C ~ +70°C
• Temperatura di stoccaggio: -30°C ~ +80°C
• Umidità: ≤90% UR (Max. 60°C)
