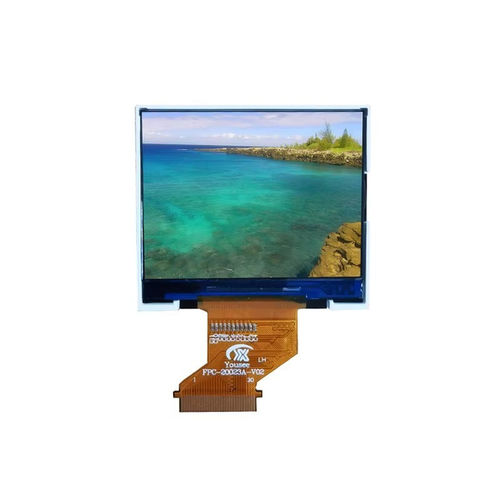

Modulo di visualizzazione TFT LCD YX20035A

transflettivo240 x 3202"

Panoramica
Il YX20035A è un modulo LCD TFT transflettivo da 2,0 pollici progettato per applicazioni che richiedono leggibilità all'aperto, basso consumo energetico e prestazioni stabili in diverse condizioni di illuminazione. Dotato del driver ST7789V e di un'interfaccia MCU a 16 bit, il modulo offre risoluzione RGB 240×320 e dimensioni meccaniche compatte adatte a dispositivi embedded e portatili industriali.

Tecnologia transflettiva
La struttura ottica transflettiva combina modalità riflettente e retroilluminata: la luce ambientale migliora la visibilità e riduce l'uso della retroilluminazione in ambienti esterni luminosi, mentre la retroilluminazione LED bianca integrata garantisce immagini chiare e vivide in ambienti interni o con scarsa illuminazione. Questo approccio a doppia modalità ottimizza l'autonomia e l'usabilità sul campo.

Vantaggi principali

• Eccellente leggibilità alla luce solare diretta
• Minore consumo energetico in esterno
• Maggiore durata della batteria per apparecchi portatili
• Qualità dell'immagine nitida sia indoor che outdoor
• Minore dipendenza da retroilluminazione ad alta luminosità
• Prestazioni affidabili per applicazioni industriali e sul campo

Applicazioni tipiche

• Terminali portatili industriali
• Contatori intelligenti
• Dispositivi di navigazione GPS
• Controller e display esterni
• Strumenti medicali
• Elettronica agricola
• Strumenti marini
• Dispositivi portatili di test e misura

Specifiche di base (sintesi)
Dimensione display: 2,0 pollici
Risoluzione: 240 (RGB) × 320
Tecnologia display: TFT LCD transflettivo
Tipo di LCD: TFT-LCD / Transflettivo
Area attiva: 30.60 × 40.80 mm
Dimensioni esterne: 38.52 × 52.74 × 2.40 mm
Pixel pitch: 0.1926 × 0.1926 mm
Direzione di visualizzazione: 8 O'Clock
Driver IC: ST7789V
Interfaccia: MCU 16 bit
Retroilluminazione: LED bianco
Luminosità: 250 cd/m² (Tip.)
Rapporto di contrasto: 800 : 1
Tensione analogica di esercizio: 3,3 V (Tip.)

Ottica e prestazioni
Risoluzione (tipica): 240 × 320
Rapporto di contrasto (tipico): 800 : 1
Luminosità (tipica): 250 cd/m²
Tempo di risposta (tipico): 25 ms
Gamut colore (tipico): 60%
Uniformità di luminanza (tipica): 80%
Angolo di visione (CR ≥ 10): 80° / 80° / 80° / 80°

Condizioni operative
Temperatura di esercizio: -20°C ~ +70°C
Temperatura di stoccaggio: -30°C ~ +80°C
Umidità: ≤90% RH (60°C)

Meccanica
Dimensioni esterne compatte e disegno meccanico fornito facilitano l'integrazione in progetti con spazio limitato. Il modulo bilancia leggibilità alla luce solare, efficienza energetica e affidabilità per ambienti industriali esigenti.

Specifiche tecniche

• Modello: YX20035A
• Dimensione display: 2,0 pollici
• Risoluzione: 240×320 (RGB)
• Tecnologia display: TFT LCD transflettivo
• Driver IC: ST7789V
• Interfaccia: MCU 16 bit
• Area attiva: 30.60 × 40.80 mm
• Dimensioni esterne: 38.52 × 52.74 × 2.40 mm
• Pixel pitch: 0.1926 × 0.1926 mm
• Direzione di visualizzazione: 8 O'Clock
• Retroilluminazione: LED bianco
• Luminosità: 250 cd/m² (tip.)
• Rapporto di contrasto: 800 : 1
• Tempo di risposta: 25 ms
• Gamut colore: 60%
• Uniformità di luminanza: 80%
• Angolo di visuale (CR≥10): 80°/80°/80°/80°
• Tensione analogica di funzionamento: 3,3 V (tip.)
• Temperatura di esercizio: -20°C a +70°C
• Temperatura di stoccaggio: -30°C a +80°C
• Umidità: ≤90% RH (60°C)
