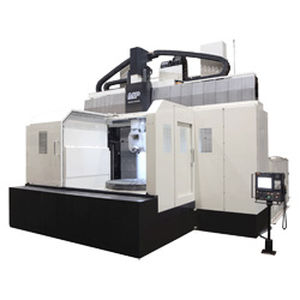

Centro di tornitura-fresatura CNC MP-2620(U)

verticale5 assia due mandrini

Le TECNOLOGIE AVANZATE di SHIBAURA si sono concentrate sulla nostra macchina multifunzione a ponte. Caratteristiche principali Funzione integrale Centro di lavoro, centro di tornitura verticale e macchina a 5 assi quando si seleziona la testa del mandrino opzionale. Il design complessivo di questa macchina è un elemento integrante che consente di lavorare un'ampia gamma di parti di macchina. Alta velocità, alta rigidità e alta precisione "Tutti gli assi lineari X, Y e Z sono progettati con un meccanismo a doppia trasmissione per ottenere un'elevata rigidità e precisione. Questo attributo consente un movimento rapido della macchina anche a 40 m/min in modalità rapida e a 20 m/min in modalità di avanzamento del taglio" Caratteristiche della macchina Configurazione degli assi La macchina standard ha 4 assi che consistono in tre (3) assi lineari di X, Y e Z e un (1) asse rotativo C. La testa a 4 assi è un accessorio opzionale per la lavorazione a 5 assi. L'asse W è una guida trasversale che può essere posizionata in 5 posizioni con incrementi di 250 mm. Produttività Diversi tipi di accessori fanno della macchina una macchina polivalente. Il becco 240 può essere utilizzato per operazioni di alesatura e tornitura, come illustrato nelle figure 1 e 2. La testa angolare può essere utilizzata per la lavorazione dei lati della macchina. La testa angolare può essere utilizzata per la lavorazione del lato del pezzo, come mostrato nella figura 3. la testa a 4 assi consente di lavorare su qualsiasi superficie inclinata. Accessibilità Copertura trucioli con soffitto La copertura trucioli con soffitto è un accessorio standard, e la porta a L con soffitto offre un design ergonomico, consentendo un facile accesso all'area intorno al tavolo. Eccellente scarico dei trucioli attorno a un'ampia copertura. Ampio spazio e facile scarico dei trucioli intorno al tavolo Un tavolo rigido rotondo viene utilizzato per operazioni di tornitura e fresatura.
