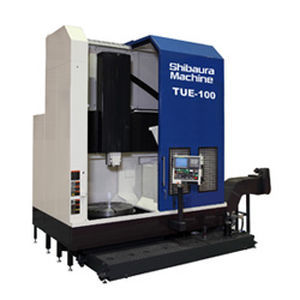

Alesatrice-fresatrice CNC TUE-100

verticalea colonna2 assi

I pezzi di vario materiale possono essere lavorati sulla macchina a colonna a parete con elevata rigidità e ampia velocità di rotazione della tavola Le dimensioni della ram sono uguali a quelle del modello più grande. La colonna e il braccio che sostengono la testa della guida sono progettati in un unico pezzo di colonna a parete con una maggiore rigidità per poter lavorare in condizioni di lavoro gravose. La rapida traslazione riduce i tempi di produzione. La tavola è in grado di funzionare in un'ampia gamma di velocità e di lavorare su pezzi di vari tipi di materiale. Traslazione rapida 15 M/min sull'asse X e 12 M/min sull'asse Y La tavola ha due velocità di rotazione. 2～150min-1nella gamma bassa, ...8～ 600min-1 nella gamma alta Macchina sicura e rispettosa dell'ambiente La copertura completamente chiusa intorno al tavolo è una specifica standard per evitare che il refrigerante e i trucioli schizzino in giro e per alleviare il rumore della lavorazione. Specifiche della macchina diametro del tavolo:Φ1016㎜ （Φ40in） oscillazione massima:Φ1200㎜ （Φ47,2in) altezza massima di taglio: 850㎜（33,5in） ［Altezza massima: 1055㎜（41,5 pollici）］ corsa (asse X, asse Z): 1000×900×700×350 mm 1000×900×700×350mm （39.4×35.4×27.6×13.8in） motore di azionamento del tavolo: AC45/37kW (60/50HP) velocità del tavolo: 2～600min-1 spazio sul pavimento: 5080×3530 mm (200×139 pollici) altezza macchina: 4432 mm (174,5 pollici) massa della macchina (compreso il sistema CNC): 11.000 kg (24.200 libbre) Struttura meccanica per consentire un taglio potente La struttura principale è costituita da una ghisa spessa e di alta qualità. Colonna La colonna a parete di grande sezione e la guida trasversale sono un'unica fusione progettata per raggiungere il centro del tavolo. Questo tipo di costruzione sostiene saldamente la testa della guida per il posizionamento ad alta precisione e ad alta velocità e per il taglio pesante.
