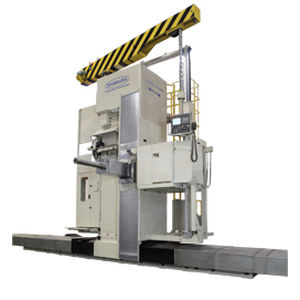

Alesatrice CNC BSF-150C
ad alta prestazionedi alta precisionead elevata produttività

alesatrice CNC
alesatrice CNC
alesatrice CNC
alesatrice CNC
alesatrice CNC
alesatrice CNC
alesatrice CNC
alesatrice CNC
alesatrice CNC
alesatrice CNC
Aggiungi ai preferiti
Confronta con altri prodotti


Caratteristiche

Tipo di comando
CNC
Altre caratteristiche
di alta precisione, ad elevata produttività, ad alta prestazione, ad alta velocità
Corsa X

Max.: 18.000 mm
(709 in)

Min.: 4.500 mm
(177 in)

Corsa Y

2.500 mm, 3.000 mm, 3.500 mm, 4.000 mm
(98 in, 118 in, 138 in, 157 in)

Corsa Z

750 mm, 900 mm
(30 in, 35 in)

Corsa mandrino W

750 mm, 900 mm
(30 in, 35 in)

Diametro mandrino

150 mm
(6 in)

Potenza

30 kW, 37 kW
(40,78863 hp, 50,30598 hp)

Descrizione

Questo nuovo modello è stato riprogettato in termini di prestazioni e design per rispondere alle esigenze del mercato in termini di velocità e precisione Buona accessibilità L'estensione totale degli assi W e Z è di 1.800 mm in caso di opzione speciale, la dimensione quadrata della slitta di 380 mm x 380 mm offre un'accessibilità ottimale ai pezzi profondi Dispositivo di compensazione del baricentro della testa del mandrino Il dispositivo di compensazione del baricentro della testa del mandrino contrasta la causa principale dell'abbassamento dello slittone che si verifica quando il baricentro cambia con l'uscita dello slittone. La tensione dei due cavi di bilanciamento, anteriore e posteriore, viene regolata automaticamente in base alla posizione dello slittone per ottenere una rettilineità ottimale durante l'estensione dello slittone. Accessori estesi (accessori opzionali) È possibile fornire altri accessori in base alle esigenze del cliente. Layout della macchina Layout versatile con piastre di appoggio Le piastre di appoggio consentono di ridurre al minimo le dimensioni e il peso dei pezzi da lavorare e permettono una configurazione flessibile degli stessi. Lo schizzo di esempio mostra tre piastre disposte in senso longitudinale, in un'unica fila lungo la corsa dell'asse X. La disposizione di più piastre è limitata solo dallo spazio disponibile sul pavimento e può essere disposta in senso trasversale o in doppia fila, a seconda delle esigenze del cliente. Layout flessibile con piastre e tavola rotante La tavola rotante offre una grande flessibilità, consentendo la lavorazione di pezzi a facce multiple, l'alesatura a facce invertite e la fresatura rotativa ad alta precisione, migliorando drasticamente la produttività. In combinazione con le piastre a pavimento, questa specifica offre la flessibilità necessaria per lavorare un'ampia varietà di pezzi da lavorare Sono disponibili diverse disposizioni di questo layout.

---
