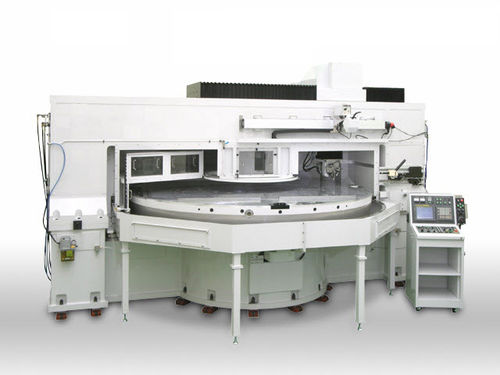

Macchina di tornitura CNC UTD series
verticale3 assidi alta precisione

macchina di tornitura CNC
macchina di tornitura CNC
macchina di tornitura CNC
Aggiungi ai preferiti
Confronta con altri prodotti


Caratteristiche

Tipo di comando
CNC
Orientazione del mandrino
verticale
Numero di assi
3 assi
Altre caratteristiche
di alta precisione, ad alta rigidità, a colonna, di grandi dimensioni
Diametro

2.200 mm, 3.400 mm
(86,61 in, 133,86 in)

Corsa X

1.100 mm, 1.850 mm
(43 in, 73 in)

Corsa Z

160 mm, 240 mm
(6 in, 9 in)

Avanzamento rapido asse X

1.500 mm/min
(1 in/s)

Avanzamento rapido asse X

1.500 mm/min
(1 in/s)

Peso

1.000 kg, 38.000 kg
(2.205 lb, 83.776 lb)

Descrizione

Questa macchina è un tornio di precisione di tipo verticale utilizzato per la lavorazione di uno stampo per lenti Fresnel di grandi dimensioni. Per ottenere un movimento della macchina di alta precisione e un'accuratezza di lavorazione, è dotato delle seguenti caratteristiche. Funzione di regolazione del bordo utensile ad alta precisione L'asse girevole della testa girevole, che esegue una regolazione del bordo utensile ad alta precisione, è supportato da un mandrino a cuscinetto aerostatico di tipo da tavola ad alta precisione. Il feedback di posizione è fornito da un encoder rotativo ad alta precisione Precisione del run-out della tavola Il tavolo è supportato da una guida a cuscinetti idrostatici ed è dotato di un meccanismo che riduce al minimo l'influenza delle vibrazioni e la generazione di calore dal motore di azionamento del tavolo. Rigidità della macchina aumentata al limite massimo La colonna e la traversa sono fuse in un unico blocco. La guida a rulli V-V ad alta rigidità e precisione con sistema non circolare è dotata di una guida a sella che garantisce un'elevata rigidità. Applicazioni Stampo per lente Fresnel da utilizzare nel sistema solare a concentrazione -> Lavorazione di uno stampo per lente per l'incidenza della luce solare ad alta densità sul dispositivo a batteria solare

---
