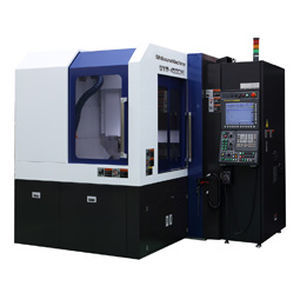

Centro di lavoro 3 assi UVM series
verticaleper utensiliad alta velocità

centro di lavoro 3 assi
centro di lavoro 3 assi
centro di lavoro 3 assi
centro di lavoro 3 assi
centro di lavoro 3 assi
centro di lavoro 3 assi
centro di lavoro 3 assi
Aggiungi ai preferiti
Confronta con altri prodotti


Caratteristiche

Numero di assi
3 assi
Orientazione del mandrino
verticale
Applicazioni
per utensili
Altre caratteristiche
ad alta velocità, di alta precisione
Corsa X

500 mm, 585 mm, 810 mm
(20 in, 23 in, 32 in)

Corsa Y

450 mm, 525 mm, 800 mm
(18 in, 21 in, 31 in)

Corsa Z

200 mm, 250 mm, 350 mm
(8 in, 10 in, 14 in)

Velocità di rotazione

Min.: 6.000 rpm
(37.699 rad.min-1)

Max.: 60.000 rpm
(376.991 rad.min-1)

Potenza

1,6 kW
(2,18 hp)

Velocità di avanzamento asse X

15.000 mm/min
(10 in/s)

Velocità di avanzamento asse Y

15.000 mm/min
(10 in/s)

Velocità di avanzamento asse Z-Not Tr-

10.000 mm/min
(7 in/s)

Carico massimo del piano di lavoro

60 kg, 100 kg, 200 kg, 400 kg
(132 lb, 220 lb, 441 lb, 882 lb)

Peso totale

4.800 kg, 5.600 kg, 9.700 kg
(10.582,19 lb, 12.345,89 lb, 21.384,84 lb)

Lunghezza totale

2.100 mm, 2.260 mm, 2.550 mm, 2.800 mm
(82,7 in, 89 in, 100,4 in, 110,2 in)

Larghezza massima

2.130 mm, 2.250 mm, 2.490 mm, 2.700 mm
(83,9 in, 88,6 in, 98 in, 106,3 in)

Altezza totale

2.240 mm, 2.360 mm, 2.420 mm, 2.750 mm
(88,2 in, 92,9 in, 95,3 in, 108,3 in)

Descrizione

La serie UVM è stata sviluppata con il concetto di lavorazione ad alta velocità e alta qualità, fornendo un mandrino a cuscinetto aerostatico ad alta precisione. Si tratta di una macchina ad alta precisione e uno degli obiettivi applicativi è uno stampo di precisione. Questa macchina contribuisce a ridurre i costi di gestione e a migliorare significativamente la qualità della lavorazione rispetto alle macchine convenzionali. Gli effetti specifici attesi sono i seguenti: mandrino da 60.000 min-1 installato di serie => Riduzione del tempo di lavorazione Durata praticamente illimitata del mandrino grazie all'utilizzo di cuscinetti pneumatici senza contatto Se per caso il mandrino viene danneggiato, i costi di riparazione sono molto inferiori rispetto ai mandrini di altre macchine. => Riduzione dei costi di manutenzione Aumento della durata degli utensili grazie all'elevata precisione di rotazione del mandrino Inoltre, non vi è alcuna limitazione di tempo per far girare il mandrino ad alta velocità e la lavorazione può essere eseguita solo con utensili di piccolo diametro. Significativo miglioramento della qualità della superficie lavorata => Riduzione delle ore di lavoro per la lucidatura Significativo miglioramento della precisione di lavorazione => Realizzazione di lavorazioni ad alto valore aggiunto Realizzazione di diverse lavorazioni solo con la macchina dotata di una serie di accessori opzionali come la tavola rotante => Realizzazione di vari tipi di funzioni con la macchina stessa Varie funzioni a supporto dell'alta precisione e dell'automazione software applicativo a supporto totale "UVM-TSA" software versatile realizzato in proprio per supportare la lavorazione di alta precisione e l'automazione ・ Sistema di misurazione del profilo dell'utensile di tipo imaging "FormEye®" dispositivo di misurazione dell'utensile che misura con precisione le forme del contorno della fresa durante la rotazione ad alta velocità

---

VIDEO
