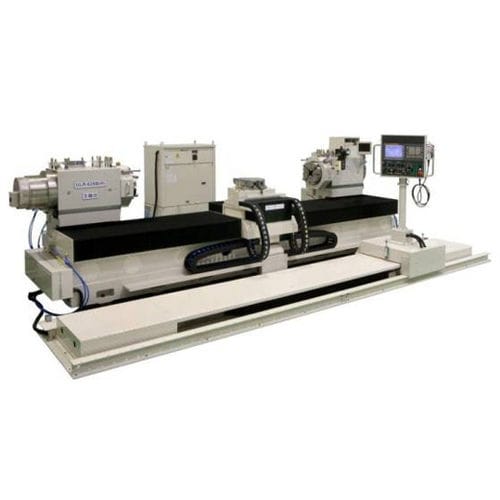

Tornio CNC ULR series

orizzontale2 assiidrostatico

Si tratta di un tornio orizzontale utilizzato per eseguire scanalature precise sul rullo per lo stampaggio di lastre ottiche. Per ottenere un movimento della macchina di alta precisione e un'accuratezza di lavorazione, è dotato delle seguenti caratteristiche. Movimento della macchina ad alta precisione e accuratezza di lavorazione L'utilizzo di motori lineari per gli assi X e Z aumenta la rigidità del servo e riduce le irregolarità di alimentazione e le proiezioni dei quadranti per consentire un'alimentazione regolare. Le vie di guida X e Z sono le vie di guida a rulli in cui i rulli selezionati sono allineati sulla superficie lappata V-V di alta precisione. In questo modo si ottiene un movimento fluido e di alta precisione e un'elevata rigidità. Il motore del mandrino integra un servomotore integrato sincronizzato e utilizza un encoder ad alta precisione. Pertanto, quando il mandrino viene utilizzato come asse di indicizzazione (asse C), il gioco meccanico viene eliminato e sono possibili indicizzazione e posizionamento di alta precisione. Cuscinetto idrostatico ad alta precisione (mandrino, asse C) I cuscinetti idrostatici sono applicati al mandrino per supportare il rullo e consentono di ottenere un'elevata precisione di rotazione. Inoltre, il regolatore di temperatura ad alta precisione controlla la temperatura dell'olio idrostatico per rendere stabile il cuscinetto. Cuscinetto idrostatico ad alta precisione (asse B) Il cuscinetto rotante sul supporto utensile utilizza il servomotore incorporato sincronizzato e l'encoder di alta precisione allo stesso modo del cuscinetto pneumatico rotante ad alta velocità e del mandrino, per garantire un posizionamento di alta precisione. Struttura meno influenzata dalla deformazione termica causata dai cambiamenti ambientali e dal calore generato dal sistema di azionamento
