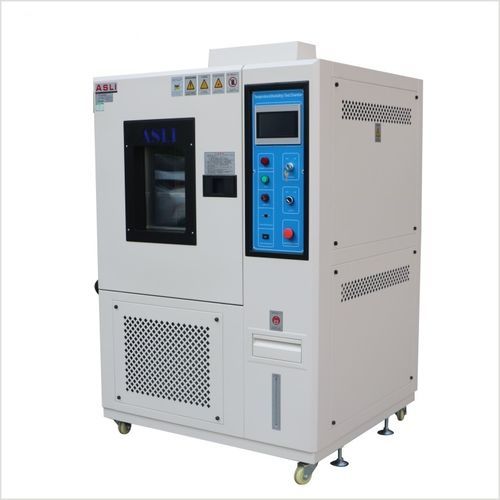

Camera per test termostatica F-TH series

climaticadi umiditàdi temperatura

Panoramica Condizioni estreme con velocità di variazione da 5 °C/min a 15 °C/min. Questa camera termica (con umidità opzionale) ad alta velocità consente di sottoporre il campione a condizioni estreme con una velocità di variazione della temperatura pari o superiore a 5 °C/min. Grazie al sistema di refrigerazione più potente, con i modelli F-TH e F-HL si raggiungono velocità di variazione pari o superiori a 5 °C/min nell’intervallo da -45 °C a +155 °C (con o senza provino caricato). La strumentazione è integrata nella porta. L’unità di controllo è costituita da un sistema interattivo con schermo tattile LCD a colori luminosi che consente un facile controllo della camera. Famiglia di prodotti e titolo Camera di prova a variazione rapida della temperatura — Serie F-TH (modelli: F-TH-150 / 225 / 408 / 800). Rampa lineare rapida da 3 a 20 °C/min; controllo dell’umidità opzionale disponibile. Modelli e specifiche principali (tabella) Parametro | F-TH-150 (A~F) | F-TH-225 (A~F) | F-TH-408 (A~F) | F-TH-800 (A~F) Dimensioni interne L×A×P (mm) | 500 × 600 × 500 | 600 × 750 × 500 | 600 × 850 × 800 | 1000 × 1000 × 800 Dimensioni esterne L×A×P (mm) | 1100 × 1750 × 1600 | 1200 × 1800 × 1700 | 1250 × 1900 × 1900 | 1600 × 2050 × 2150 Intervallo di temperatura | da −70 °C a +150 °C (tutti i modelli) | | | Intervallo di variazione rapida della temperatura | da −45 °C a +85 °C (tutti i modelli) | | | Velocità massima di variazione | Fino a 20 °C/min con controllo lineare completo (tutti i modelli) | | | Velocità di salita/discesa | Controllo lineare: da 3 a 20 °C/min, regolabile | Controllo non lineare: da 3 a 30 °C/min, regolabile Intervallo di umidità (opzionale) | 20% ~ 98% U.R. — Disponibile 10%–98% o 5%–98% con deumidificatore Risoluzione di indicazione | 0,1 °C / 0,1% U.R. Uniformità di distribuzione | ± 2,0 °C / ± 3,0% di umidità relativa Precisione di controllo | ± 0,5 °C / ± 2,5% di umidità relativa Materiale interno ed esterno | Camera interna: acciaio inossidabile SUS 304; Camera esterna: acciaio inossidabile o acciaio laminato a freddo con rivestimento verniciato Materiale isolante | Materiali isolanti in schiuma di cloruro di formiato / acetato di etile ad alta densità e resistenti alle alte temperature Sistema di raffreddamento | Raffreddamento ad acqua / compressore monostadio; refrigerante R23 / R404A Compressore | Marchio francese Tecumseh; marchio tedesco Bitzer Dispositivi di protezione | Interruttore senza fusibili; protezione da sovraccarico del compressore; protezione da alta/bassa pressione del refrigerante; protezione da umidità e temperatura eccessive; fusibili; sistema di allarme guasti; allarme mancanza d’acqua Accessori opzionali | Porta interna con apertura di servizio; depuratore d’acqua; deumidificatore; registratore Comunicazione | RS-232 o RS-485 Alimentazione | CA 380 V trifase a 5 fili, 50/60 Hz Peso (circa) | 250 kg / 350 kg / 450 kg / 600 kg (rispettivamente modelli 150 / 225 / 408 / 800) Modalità di controllo e configurazione

• Modalità lineare: 3–20 °C/min con controllo completamente lineare — velocità di rampa costante dall’inizio alla fine; regolabile e ripetibile per prove conformi agli standard.
• Modalità non lineare: 3–30 °C/min con rampa di picco più rapida — la rampa varia lungo il profilo per uno screening accelerato delle sollecitazioni; è possibile combinare la funzione di umidità.

Caratteristiche principali

• Rampa lineare fino a 20 °C/min (controllo lineare pratico ad alta velocità).
• Controllo della temperatura con umidità opzionale (20%–98% di umidità relativa; intervalli estesi con deumidificatore).
• Precisione di controllo: ±0,5 °C e controllo dell’umidità ±2,5% di umidità relativa.
• Controllo integrato della temperatura e dell’umidità BTHC con P.I.D. + S.S.R. e funzione di calcolo automatico.
• Cicli multisegmentali programmabili: fino a 100 programmi × 100 segmenti; fino a 999 cicli per programma.
• Memoria di spegnimento con backup pluriennale; display LCD importato che mostra valore impostato/valore effettivo/ora.
• Doppio circuito di refrigerazione con compressori importati a circuito chiuso per un raffreddamento rapido (raffreddamento ad aria o ad acqua).
• Sensore DIN PT-100Ω di serie per una misurazione stabile della temperatura a lungo termine.
• Interfacce: RS-232 / RS-485 e uscita relè temporizzato; funzioni di blocco dell’interfaccia e di allarme.

Standard supportati

• IEC 62133-2017 (Celle e batterie secondarie)
• UL 1642 (Batterie al litio)
• UN 38.3 (Trasporto di batterie al litio)
• IEC 60068-2-14 (Variazioni di temperatura)
• GB/T 2423.22 (Variazioni di temperatura)
• IEC 60068-2-38 (Temperatura e umidità combinate)
• MIL-STD-810 (Prove ambientali)
• ISO 16750-4 (Veicoli stradali — Carichi climatici)

Applicazioni

• Elettronica e circuiti stampati
• Apparecchi elettrici
• Apparecchiature di comunicazione
• Strumenti e contatori
• Componenti automobilistici
• Prove su batterie e sistemi di accumulo di energia
• Plastica, gomma, metalli e leghe
• Prove su alimenti e materiali chimici
• Prove di affidabilità su materiali da costruzione, dispositivi medici, settore aerospaziale e della difesa

Caratteristiche / specifiche tecniche

• Serie: Serie F-TH (modelli F-TH-150, F-TH-225, F-TH-408, F-TH-800)
• Volumi interni: 150 L, 225 L, 408 L, 800 L (circa)
• Intervallo di variazione rapida della temperatura: da −45 °C a +85 °C (funzionamento a variazione rapida)
• Rampa massima: fino a 20 °C/min (controllo lineare); non lineare fino a un picco di 30 °C/min
• Intervallo di temperatura completo: da −70 °C a +150 °C
• Umidità opzionale: 20%–98% di umidità relativa (R.H.) di serie; 10%–98% o 5%–98% disponibili con deumidificatore
• Risoluzione: 0,1 °C / 0,1% di umidità relativa; Precisione di controllo: ±0,5 °C / ±2,5% di umidità relativa
• Materiali: Interno in acciaio inossidabile SUS 304; esterno in acciaio inossidabile o acciaio laminato a freddo verniciato
• Refrigerazione: Raffreddamento ad acqua / compressore monostadio; refrigeranti R23 / R404A; compressori importati
• Comunicazione: RS-232 / RS-485; uscita relè temporizzato
• Alimentazione: CA 380 V trifase a 5 fili, 50/60 Hz
• Pesi approssimativi: 250 kg (150), 350 kg (225), 450 kg (408), 600 kg (800)
