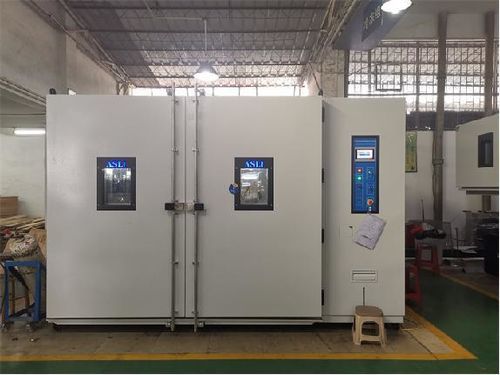

Camera per shock termico rapida F-TH series

per variazione rapida di temperaturabassa temperaturalarga

Panoramica
Camera di prova a rapido cambiamento di temperatura (serie F-TH) progettata per applicare elevati stress termici ai campioni tramite rampe di temperatura rapide. Velocità di cambiamento più elevate (da 5 °C/min e oltre) sono ottenibili con sistemi frigoriferi potenziati; il doppio circuito di refrigerazione consente prestazioni rapide su ampie gamme. La strumentazione è integrata nella porta e il controllore utilizza un touch-screen LCD a colori per un funzionamento semplice.

Informazioni principali / modelli
F-TH-150 / F-TH-225 / F-TH-408 / F-TH-800 (opzioni A~F) — Rampe lineari rapide 3–20 °C/min (lineare), picchi non lineari fino a 30 °C/min; controllo umidità opzionale 20%–98% U.R. (intervalli estesi con deumidificatore).

Modalità di controllo

• Modalità lineare — 3–20 °C/min con controllo lineare completo: rampa regolabile, pendenza costante, ripetibile per qualifiche e audit.
• Modalità non lineare — 3–30 °C/min con picchi più rapidi: velocità di rampa variabile lungo il profilo per screening di stress accelerato (stile HALT); funzione umidità combinabile.

Caratteristiche e capacità

• Velocità di rampa: fino a 20 °C/min lineare; picchi non lineari fino a 30 °C/min.
• Copertura temperatura con umidità opzionale: standard 20%–98% U.R.; 10%–98% o 5%–98% disponibili con deumidificatore.
• Precisione e risoluzione: ±0,5 °C / ±2,5% U.R.; risoluzione di indicazione 0,1 °C / 0,1% U.R.
• Quattro volumi interni standard (150 L, 225 L, 408 L, 800 L) con livelli di opzione A~F configurabili.
• Funzioni integrate: controllo temperatura & umidità BTHC (P.I.D. + S.S.R.), cicli multi-segmento programmabili (100 programmi × 100 segmenti), memoria spegnimento (backup 5 anni), controllore LCD a colori importato, doppio circuito frigorifero, sensore DIN PT-100Ω, comunicazione RS-232/RS-485, blocco interfaccia e allarmi.
• Dispositivi di protezione: interruttore senza fusibili, protezione sovraccarico compressore, protezione pressione refrigerante alta/bassa, protezione superamento umidità/temperatura, avvisi di guasto e allarme carenza acqua.

Normative supportate

• IEC 62133-2017 (celle secondarie e batterie)
• UL 1642 (batterie al litio)
• UN 38.3 (trasporto di batterie al litio)
• IEC 60068-2-14 (variazione di temperatura)
• GB/T 2423.22 (variazione di temperatura)
• IEC 60068-2-38 (temperatura / umidità composta)
• MIL-STD-810 (prova ambientale)
• ISO 16750-4 (veicoli stradali — carichi climatici)

Tabella delle specifiche
Parametro | F-TH-150 (A~F) | F-TH-225 (A~F) | F-TH-408 (A~F) | F-TH-800 (A~F)
Dimensioni interne L×A×P (mm) | 500 × 600 × 500 | 600 × 750 × 500 | 600 × 850 × 800 | 1000 × 1000 × 800
Dimensioni esterne L×A×P (mm) | 1100 × 1750 × 1600 | 1200 × 1800 × 1700 | 1250 × 1900 × 1900 | 1600 × 2050 × 2150
Intervallo temperatura | −70 °C ~ +150 °C (tutti i modelli)
Intervallo cambiamento rapido | −45 °C ~ +85 °C (tutti i modelli)
Massima velocità di rampa | Fino a 20 °C/min in controllo lineare completo (tutti i modelli)
Velocità salita/discesa | Controllo lineare: 3 ~ 20 °C/min, regolabile | Controllo non lineare: 3 ~ 30 °C/min, regolabile
Intervallo umidità (opzionale) | 20% ~ 98% U.R.; 10%–98% o 5%–98% con deumidificatore
Risoluzione indicazione | 0,1 °C / 0,1% U.R.
Uniformità di distribuzione | ±2,0 °C / ±3,0% U.R.
Precisione di controllo | ±0,5 °C / ±2,5% U.R.
Materiali interno/esterno | Scatola interna: SUS 304 acciaio inossidabile; Scatola esterna: acciaio inox o acciaio laminato a freddo verniciato
Materiale isolante | Schiuma ad alta densità resistente alle alte temperature (base formiato / cloro / acetato di etile)
Sistema di raffreddamento | Raffreddamento ad acqua / compressore a singolo stadio; refrigeranti R23 / R404A
Compressore | Marche importate (es. Tecumseh, Bizer a seconda della configurazione)
Dispositivi di protezione | Interruttore senza fusibili; protezione sovraccarico compressore; protezione pressione alta/bassa; protezione sovra-umidità/temperatura; sistema di avviso guasti; segnale mancanza acqua
Accessori opzionali | Porta interna con foro operativo; depuratore d'acqua; deumidificatore; registratore
Comunicazione | RS-232 o RS-485
Alimentazione | AC 380 V 3-phase 5-wire, 50/60 Hz
Peso (circa) | 250 kg | 350 kg | 450 kg | 600 kg

Applicazioni
Adatta per ispezioni di qualità e test di affidabilità in elettronica, automotive, batterie & accumulo energetico, strumentazione, materie plastiche & gomma, metalli & leghe, alimentare & chimica, materiali da costruzione, dispositivi medicali, aerospaziale & difesa.

Specifiche tecniche

• Serie: F-TH Series (F-TH-150 / 225 / 408 / 800; livelli opzione A~F)
• Volumi interni: 150 L, 225 L, 408 L, 800 L
• Intervallo temperatura: −70 °C a +150 °C
• Intervallo cambiamento rapido: −45 °C a +85 °C
• Massima rampa: fino a 20 °C/min (lineare); picco non lineare fino a 30 °C/min
• Umidità (opzionale): 20%–98% U.R.; 10%–98% o 5%–98% con deumidificatore
• Risoluzione: 0,1 °C / 0,1% U.R.; Precisione controllo ±0,5 °C / ±2,5% U.R.
• Uniformità: ±2,0 °C / ±3,0% U.R.
• Costruzione: interno SUS 304; esterno acciaio inox o laminato verniciato
• Raffreddamento: compressore (acqua/una fase), refrigeranti R23/R404A
• Compressori: Tecumseh / Bizer (secondo configurazione)
• Protezioni: sovraccarico compressore, pressione alta/bassa, sovratemperatura/sovraumidità, allarmi
• Comunicazione & controllo: RS-232 / RS-485; touch-screen LCD colore; cicli multi-segmento programmabili
• Alimentazione: AC 380 V 3-phase 5-wire, 50/60 Hz
• Peso approssimativo per modello: 250 / 350 / 450 / 600 kg (F-TH-150 / 225 / 408 / 800)
