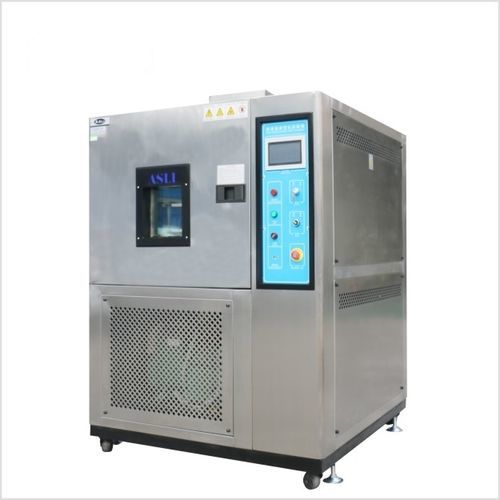

Camera climatica F-TH series

di umiditàdi temperaturaenvironmental stress screening

Overview
Camera di prova a controllo programmabile per rapido cambio di temperatura con controllo umidità opzionale. Progettata per Environmental Stress Screening (ESS) e test di affidabilità su prodotti industriali e di laboratorio come elettronica, batterie, componenti automobilistici, plastica, gomma, tessuti e beni di consumo.

Product family & short spec
Serie F-TH — Modelli: F-TH-150, F-TH-225, F-TH-408, F-TH-800. Intervallo di temperatura −70 °C a +150 °C. Intervallo di cambio rapido −45 °C a +85 °C. Rampa lineare fino a 20 °C/min; picchi non lineari fino a 30 °C/min. Controllo umidità opzionale 20%–98% R.H. (10%–98% o 5%–98% con deumidificatore).

Four-model comparison

• F-TH-150 — Interno: 500×600×500 mm; Esterno: 1100×1750×1600 mm; Peso ≈ 250 kg.
• F-TH-225 — Interno: 600×750×500 mm; Esterno: 1200×1800×1700 mm; Peso ≈ 350 kg.
• F-TH-408 — Interno: 600×850×800 mm; Esterno: 1250×1900×1900 mm; Peso ≈ 450 kg.
• F-TH-800 — Interno: 1000×1000×800 mm; Esterno: 1600×2050×2150 mm; Peso ≈ 600 kg.

Configurations & Control Modes

• Modalità lineare — controllo lineare completo 3–20 °C/min per profili ripetibili e conformi agli standard.
• Modalità non lineare — picchi di rampa 3–30 °C/min per screening di stress accelerato (stile HALT).

What this system delivers (features)

• Velocità: rampe lineari controllate fino a 20 °C/min; picchi non lineari fino a 30 °C/min.
• Copertura: intervallo −70 °C a +150 °C e controllo umidità fino al 98% R.H. opzionale.
• Precisione & risoluzione: controllo ±0,5 °C / ±2,5% R.H.; indicazione 0,1 °C / 0,1% R.H.; uniformità ±2,0 °C / ±3,0% R.H.
• Flessibilità: quattro volumi interni e livelli opzione configurabili (A~F).

Built-in / Key functions

• Controllo temperatura & umidità BTHC con PID + SSR e funzione di calcolo automatico.
• Cicli multi-segmento programmabili: fino a 100 programmi × 100 segmenti; max 999 cicli per programma.
• Memoria intervento su mancanza di corrente e ripresa; backup memoria 5 anni.
• Display LCD importato che mostra set point, valore reale e tempo; blocco interfaccia e allarme.
• Doppio circuito frigorifero; compressori importati (raffreddamento ad aria/acqua); sensore DIN PT-100Ω standard.
• Comunicazione standard: RS-232 o RS-485; uscita relè temporizzata.

Protection & Safety

• Protezioni multi-livello: sovraccarico compressore, protezione alta/bassa pressione, sovra-umidità, sovra-temperatura, allarme guasto, avviso mancanza acqua, fusibili e allarmi elettronici.

Standards Supported

• IEC 62133-2017, UL 1642, UN 38.3, IEC 60068-2-14, GB/T 2423.22, IEC 60068-2-38, MIL-STD-810, ISO 16750-4.

Applications

• Elettronica & PCB, batterie & stoccaggio energia, componenti automobilistici, apparecchiature di comunicazione, strumenti, plastica & gomma, parti metalliche, dispositivi medici, aerospazio & difesa, prodotti di consumo e prove sui materiali.

Technical specifications

• Modello: Serie F-TH (F-TH-150/225/408/800).
• Dimensioni interne (mm): 500×600×500 / 600×750×500 / 600×850×800 / 1000×1000×800.
• Dimensioni esterne (mm): 1100×1750×1600 / 1200×1800×1700 / 1250×1900×1900 / 1600×2050×2150.
• Intervallo di temperatura: −70 °C a +150 °C. Cambio rapido: −45 °C a +85 °C.
• Rate di rampa: lineare 3–20 °C/min (fino a 20 °C/min in controllo lineare completo); non lineare picchi 3–30 °C/min.
• Umidità (opzionale): 20%–98% R.H.; 10%–98% o 5%–98% con deumidificatore.
• Risoluzione & precisione: 0,1 °C / 0,1% R.H.; controllo ±0,5 °C / ±2,5% R.H.; uniformità ±2,0 °C / ±3,0% R.H.
• Materiali: interno SUS 304; esterno acciaio inox o acciaio laminato a freddo verniciato.
• Isolamento: schiuma ad alta densità resistente alle alte temperature.
• Raffreddamento: compressore monostadio raffreddato ad acqua o ad aria; refrigeranti R23 / R404A.
• Compressori: Tecumseh o Bitzer.
• Opzioni: porta interna con foro operativo, depuratore d'acqua, deumidificatore, registratore.
• Alimentazione: AC 380 V 3-fase 5 fili, 50/60 Hz.
• Peso appross.: 250 / 350 / 450 / 600 kg a seconda del modello.
• Certificazioni & garanzia: CE; garanzia 12 mesi; supporto remoto a vita; produttore dal 1988.
