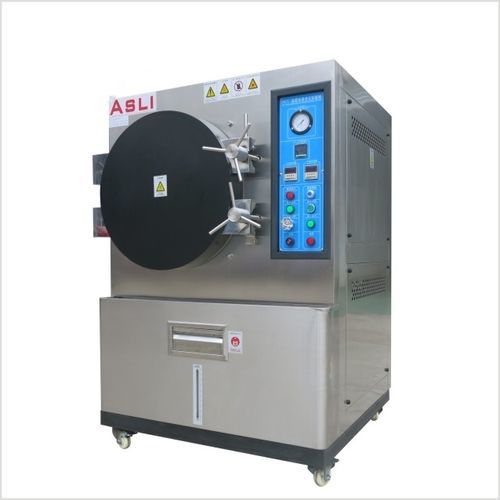

Camera climatica

per alta pressionedi umiditàdi temperatura

Panoramica del prodotto
La camera HAST PCT per invecchiamento ambientale accelerato ad alta pressione non saturata è progettata per valutare la tenuta, la resistenza alla pressione e l'ermeticità di schede PCB multistrato, package IC sigillati, pannelli LCD, LED, semiconduttori, materiali magnetici (NdFeB, terre rare, ferro magnetico) e componenti simili. Disponibile in varie capacità interne per test di laboratorio e produzione.

Sistema di controllo

• Controller di temperatura a vapore saturo con display LED basato su micro-computer, controller tempo digitale LED e manometro a lancetta.
• Il sistema è conforme a standard di prova di affidabilità per invecchiamento accelerato ad alta pressione: CNS, ISO, JIS, ASTM, DIN, BS, IEC, NACE, UL, MIL.
• Architettura di controllo: micro-computer + P.I.D. + S.S.R.; calcolo automatico della temperatura del vapore saturo.
• Controllo mediante micro-computer con interfaccia operatore.
• Precisione controllo temperatura: ±0,5 °C; risoluzione: 0,1 °C.
• Precisione controllo pressione: ±0,2 kg/cm².

Prestazioni

• Intervallo di temperatura (vapore saturo): (RT + 10 °C) ~ 135 °C (143 °C opzionale).
• Intervallo di umidità: vapore saturo predefinito 100% RH; umidità del vapore regolabile 70–100% RH.
• Intervallo di pressione (assoluta): 0,5 kg/cm² ~ 3,0 kg/cm² (capacità standard 3,0 kg/cm² = 1 atm + 2,0 kg/cm²).
• Intervallo di tempo: 0 ~ 999 H/M/S, configurabile liberamente.
• Uniformità temperatura: ±2,0 °C a 100 °C.
• Tempo di riscaldamento: (RT + 10 °C) ~ 120 °C in circa 45 minuti.
• Tempo per raggiungere la pressione: ambiente/0,0 kg/cm² ~ 1,00 kg/cm² in circa 45 minuti.

Parametri tecnici (tabella)
Dimensione interna Φ×D (mm): 300×250 | 350×450 | 450×550 | 550×650 | 650×750
Dimensione esterna (mm): 850×1300×900 | 900×1350×900 | 1000×1480×1000 | 1150×1650×1200 | 1300×1800×1350
Intervallo temperatura vapore: 100 °C ~ 135 °C (143 °C opzionale)
Pressione relativa / pressione assoluta: pressione relativa = lettura manometro; pressione assoluta = valore manometro + 100 kPa (valore reale all'interno del vano)
Tabella comparativa Temperatura / Umidità / Pressione: vedere immagini specifiche del prodotto
Umidità del vapore: 70~100% R.H., regolabile
Pressione del vapore (pressione assoluta): 101,3 kPa +0,0 kg/cm² ~ 2,0 kg/cm² (3,0 kg/cm² standard speciale opzionale)
Ricircolo: circolazione forzata del vapore
Dispositivi di sicurezza: protezione per carenza d'acqua; protezione contro sovrappressione; rifornimento acqua automatico/manuale; scarico pressione automatico
Accessori: ripiani/lastre in acciaio inox a doppio strato
Capacità (L): 17 | 43 | 87 | 155 | 250
Alimentazione: AC220V, 1∮ 3 linee, 50/60Hz; AC380V, 3∮ 5 linee, 50/60Hz

Caratteristiche / Specifiche tecniche

• Nome prodotto: HAST PCT Camera per invecchiamento ambientale accelerato ad alta pressione non saturata
• Controllo: micro-computer + P.I.D. + S.S.R.; controller digitale temperatura e tempo; manometro a lancetta
• Precisione temperatura: ±0,5 °C; risoluzione: 0,1 °C
• Intervallo temperatura: (RT + 10 °C) a 135 °C (143 °C opzionale)
• Umidità del vapore: 70–100% R.H. (regolabile); predefinito vapore saturo = 100% RH
• Intervallo pressione: 101,3 kPa +0,0 kg/cm² ~ 2,0 kg/cm² (3,0 kg/cm² opzionale)
• Uniformità temperatura: ±2,0 °C a 100 °C
• Opzioni capacità: 17 L, 43 L, 87 L, 155 L, 250 L
• Dimensioni interne/esterne secondo modello (vedere tabella)
• Sicurezza: protezione per carenza d'acqua, protezione contro sovrappressione, rifornimento/scarico automatico o manuale
• Alimentazione: AC220V monofase o AC380V trifase
• Conformità: progettata per soddisfare requisiti di prova HAST/PCT quali CNS, ISO, JIS, ASTM, DIN, BS, IEC, NACE, UL, MIL a seconda della configurazione
