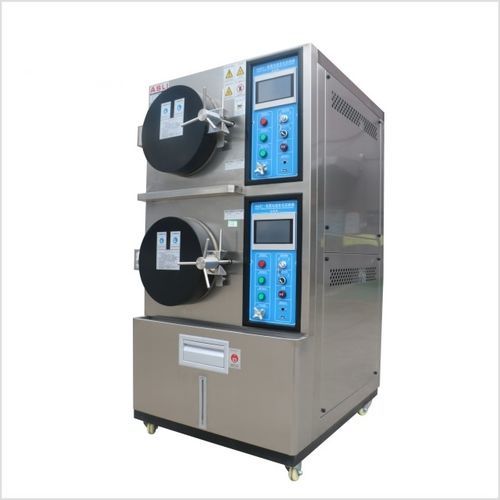

Camera per test termostatica PCT series

climaticadi pressioneper alta pressione

Panoramica del prodotto
La camera di prova tipo pentola a pressione PCT (PCT-25, PCT-35, PCT-45) fornisce un ambiente controllato di alta temperatura, alta umidità e pressione con vapore saturo al 100% UR per valutare le proprietà fisiche e di tenuta di prodotti elettrici/elettronici, componenti, materiali metallici e magnetici. Serve per verificare le prestazioni del prodotto e supportare progettazione, validazione e controllo qualità in entrata/uscita.

Applicazioni

• Test di tenuta per schede a circuito multilayer e packaging di IC.
• Prove ambientali e di invecchiamento per pannelli LCD, LED e dispositivi a semiconduttore.
• Valutazione della resistenza alla pressione e dell'ermeticità per materiali magnetici (NdFeB, terre rare, ferro magnetico) e componenti correlati.

Parametri del prodotto

• Modelli: PCT-25 / PCT-35 / PCT-45.
• Dimensioni interne (Φ×D, mm): 300×250 / 350×450 / 450×550.
• Dimensioni esterne (circa, mm): 750×1200×800 / 800×1250×800 / 900×1380×900.
• Intervallo di temperatura (vapore saturo): tipicamente 100°C ~ 135°C. Esempi: 120°C (100 kPa) / 133°C (200 kPa). Temperature superiori (es. 143°C) disponibili su richiesta.
• Pressione relativa / assoluta: il manometro indica la pressione relativa; la pressione assoluta è la lettura + 100 kPa (valore interno reale).
• Umidità: vapore saturo 100% UR.
• Pressione del vapore (assoluta): 101,3 kPa +0,0 Kg/cm2 ~ 2,0 Kg/cm2 (3,0 Kg/cm2 su ordine speciale).
• Circolazione: convezione naturale del vapore.
• Protezioni: protezione per basso livello d'acqua, protezione contro sovrapressione, reintegro acqua automatico/manuale, scarico automatico della pressione.
• Accessori: piastra in acciaio inox a due strati.
• Capacità (L): 17 / 43 / 87.
• Alimentazione: AC 220V (±10%), monofase / 3 fili, 50/60 Hz.

Dispositivi di sicurezza

• Blocco del coperchio: la macchina non avvia se la camera interna non è chiusa.
• Valvola di sicurezza: scarico automatico quando la pressione interna supera il valore nominale.
• Doppia protezione contro il surriscaldamento: allarme e interruzione automatica del riscaldamento in caso di sovratemperatura.
• Protezione del coperchio: coperchio interno in lega di alluminio per proteggere l'operatore da scottature.

Caratteristiche

• Reintegro automatico dell'acqua quando il livello è basso durante le prove.
• Procedure di prova automatizzate per funzionamento senza sorveglianza.
• Controllo temperatura digitale LED per impostazione, controllo e visualizzazione precisi.
• Timer digitale LED per garantire la durata programmata una volta raggiunta la temperatura impostata.
• Grafico pressione–temperatura preciso che mostra pressione interna e umidità relativa.
• Scarico automatico del vapore non saturo per garantire la qualità del vapore.
• Guarnizione porta integrata in gel di silice per eccellente tenuta e lunga durata.
• Camera interna lucidata a specchio: durevole e non contaminante.

Imballo
Imballaggio con film PP e schiuma da 10 mm tra macchina e cassa; imballo esterno conforme agli standard di esportazione.

Servizi

• Garanzia: un anno di garanzia gratuita per l'intera macchina; manutenzione a vita disponibile.
• Servizi: OEM, servizi di progettazione, etichettatura per l'acquirente.
• Post-vendita: risposta e feedback rapidi in breve tempo dopo la ricezione delle richieste di assistenza.

Specifiche tecniche

• Serie modelli: PCT (PCT-25, PCT-35, PCT-45).
• Dimensioni interne (Φ×D, mm): 300×250 / 350×450 / 450×550.
• Dimensioni esterne (mm): 750×1200×800 / 800×1250×800 / 900×1380×900.
• Temperatura vapore saturo: 100°C–135°C (operativa). Punti tipici: 120°C (100 kPa) / 133°C (200 kPa).
• Umidità: 100% UR (saturazione).
• Pressione assoluta del vapore: ca. 101,3 kPa fino a ~2,0 Kg/cm2 (3,0 Kg/cm2 su ordine speciale).
• Circolazione: convezione naturale del vapore.
• Sicurezza: blocco coperchio, valvola di sicurezza, doppio cutoff per sovratemperatura, protezione del coperchio.
• Accessori: piastra inox a due strati; camera interna lucidata a specchio; guarnizione in gel di silice integrata.
• Capacità: 17 L / 43 L / 87 L.
• Alimentazione: AC 220V (±10%), monofase / 3 fili, 50/60 Hz.
