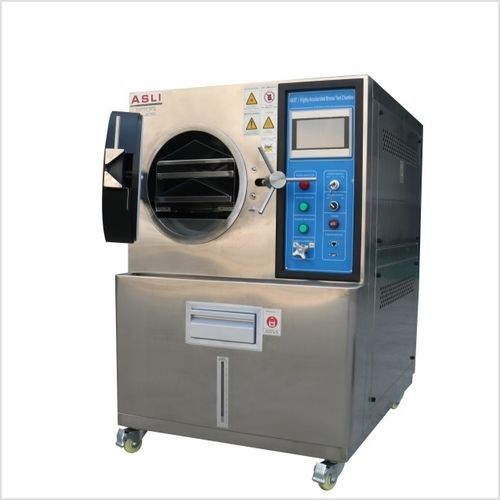

Camera climatica PCT series

termostaticadi temperaturadi umidità

Descrizione del prodotto
La camera di prova per l'invecchiamento ambientale accelerato da pressione PCT conforme JESD22-A101 è progettata per valutare le prestazioni dei prodotti in condizioni combinate di alta temperatura, elevata umidità e pressione. È destinata a prodotti elettrici ed elettronici, componenti, pezzi, materiali e materiali metallici. La camera simula le condizioni di stoccaggio, trasporto e utilizzo per testare le proprietà fisiche e altre caratteristiche correlate per la verifica del progetto, il miglioramento e il controllo di consegna. Viene utilizzata anche per prove di tenuta e test di durata accelerati dei prodotti correlati.

Cos'è il test JESD22-A110?
JESD22-A110: Highly Accelerated Stress Test per temperatura e umidità (HAST) è eseguito per valutare l'affidabilità di dispositivi confezionati non ermetici in ambienti umidi.

Norme supportate
Standard supportati: JESD22-A101, JESD22-A102-E, JESD22-A102-C.

Applicazioni
Valutazione della resistenza alla pressione e dell'ermeticità di schede a circuito multistrato, package di circuiti integrati, display LCD, LED, semiconduttori, materiali magnetici (NdFeB, terre rare e magneti ferrosi) e prodotti correlati.

Parametri del prodotto
Modello: PCT - 25 | PCT - 35 | PCT - 45 | PCT - 55 | PCT - 65
Dimensione interna Φ×D (mm): 300×250 | 350×450 | 450×550 | 550×650 | 650×750
Dimensione esterna Φ×D (mm): 750×1200×800 | 800×1250×800 | 900×1380×900 | 1050×1550×1100 | 1200×1700×1250
Intervallo di temperatura del vapore (temperatura di esercizio): intervallo di temperatura del vapore saturo: 100 °C ~ 135 °C. Punti operativi: 120 °C a 100 Kpa; 133 °C a 200 Kpa; 143 °C opzionale.
Pressione relativa / pressione assoluta: pressione relativa indicata sul manometro. Pressione assoluta = lettura del manometro + 100 Kpa (valore reale all'interno).
Umidità del vapore saturo: 100% R.H. per camera PCT; 70–100% R.H. regolabile per camera HAST.
Pressione di vapore (assoluta): 101,3 Kpa +0,0 kg/cm² ~ 2,0 kg/cm²; (3,0 kg/cm² opzionale).
Dispositivo di ricircolo: circolazione del vapore per convezione naturale.
Protezione di sicurezza: protezione per breve accumulo d'acqua, protezione contro la sovrapressione; riempimento acqua automatico/manuale; scarico automatico della pressione.
Accessori: piastra in acciaio inox a doppio strato.
Capacità (litri): 17 | 43 | 87 | 155 | 250.
Alimentazione: CA 220 V 50/60 Hz.

Foto dettagliate
Le immagini del prodotto includono la camera, gli scaffali per i campioni e i terminali elettrici come riferimenti visivi per le caratteristiche descritte.

Caratteristiche principali

• Funzione di reintegro e riempimento automatico dell'acqua in caso di breve accumulo d'acqua durante i test.
• Funzionamento automatico per prove concluse; interfaccia e gestione semplici.
• Controllo della temperatura: controller digitale LED per impostazione, controllo e visualizzazione accurata della temperatura.
• Timer digitale LED che avvia la misurazione del tempo quando viene raggiunta la temperatura impostata.
• Pressione precisa: visualizzazione di pressione e umidità relativa sul pannello di controllo.
• Sfoggio automatico del vapore non saturo per ottenere una migliore qualità del vapore.
• Guarnizione della porta integrata in gel di silice per elevata tenuta e lunga durata.
• Camicia interna lucidata a specchio, pulita e priva di contaminazioni.

Dispositivi di sicurezza

• Sicurezza di avvio: la macchina non può avviarsi se lo sportello interno non è chiuso.
• Valvola di sicurezza che si scarica automaticamente se la pressione supera il valore impostato.
• Doppia protezione contro il surriscaldamento: allarme e interruzione automatica dell'alimentazione del riscaldamento in caso di temperatura eccessiva.
• Coperchio in lega di alluminio per protezione dalle scottature.

Imballaggio
Imballaggio standard: prima film PP, poi schiuma da 10 mm tra la macchina e la cassa; imballaggio esterno standard.

Profilo del produttore
Produttore con vasta esperienza in apparecchiature di prova ambientale e vibrazionale; oltre 26 anni nel settore. La camera di prova di invecchiamento ambientale accelerato per pressione PCT è un prodotto di punta e dispone della certificazione CE.

Caratteristiche / Specifiche tecniche

• Serie modello: serie PCT.
• Dimensioni interne disponibili: da 300×250 mm a 650×750 mm (capacità da 17 a 250 L).
• Intervallo di temperatura del vapore saturo: 100 °C ~ 135 °C; opzioni operative: 120 °C (100 Kpa), 133 °C (200 Kpa), 143 °C opzionale.
• Pressione assoluta operativa fino a 2,0 kg/cm² (3,0 kg/cm² opzionale).
• Umidità del vapore: 100% R.H. per PCT; 70–100% R.H. regolabile per HAST.
• Sistema di generazione e ricircolo del vapore per convezione naturale; scarico del vapore non saturo.
• Controllo digitale LED per temperatura e timer; visualizzazione di pressione e umidità.
• Alimentazione: CA 220 V 50/60 Hz.
• Accessorio standard: piastra in acciaio inox a doppio strato.
• Sistemi di sicurezza: rilevamento chiusura camera interna, valvola di sfogo in caso di sovrapressione, doppia protezione contro il surriscaldamento e coperchio protettivo.
• Certificazione: CE.
