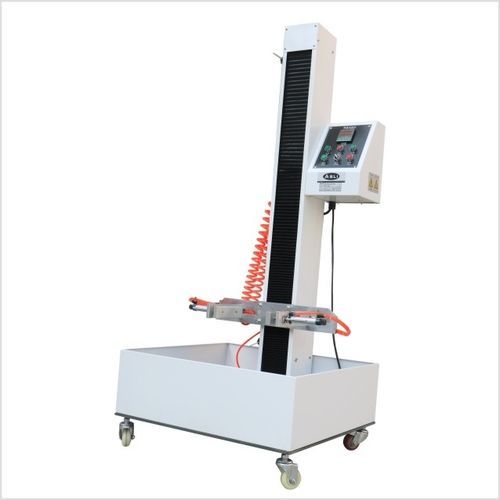

Drop tester per prodotti elettronici

per componenti di piccola tagliaper batteria

Overview
La macchina di prova d'urto a caduta libera pneumatica IEC 60068-2-32 esegue test di impatto controllato su piccoli prodotti e componenti elettronici. Utilizza serraggio pneumatico e sollevamento elettrico regolabile per impostare e rilasciare i campioni su piani d'impatto intercambiabili, con altezza indicata da scala e display LED.

Application

• Progettata per test di caduta libera su dispositivi elettronici di consumo e industriali: telefoni cellulari, ricetrasmettitori, dizionari elettronici, citofoni, caricatori, alimentatori e lettori multimediali portatili.

Product Description
Il dispositivo blocca i campioni in una staffa con serraggio pneumatico e pad in silicone. I campioni vengono rilasciati senza imballaggio e con batteria secondo la norma applicabile. Procedura tipica: caduta libera da altezza specificata (es. 1000 mm) su piastra d'acciaio; sono consentiti graffi superficiali o piccole ammaccature purché funzione e assemblaggio rispettino i requisiti normativi.

Features
La macchina integra rilascio pneumatico, sollevamento elettrico regolabile e display LED dell'altezza. Supporta più piani d'impatto intercambiabili per diversi protocolli. Un involucro di protezione impedisce l'espulsione di parti durante i test e tutela l'operatore.

Meet Standard
Conforme a IEC 60068-2-32 e JIS C 0044.

Equipment Details

• Finitura armadio: verniciatura a forno elettrostatica per resistenza e pulizia facilitata.
• Serraggio pneumatico con gomma siliconica sull'estremità dell'accessorio per ridurre la deformazione del campione.
• Sollevamento elettrico per la regolazione dell'altezza con indicatore ad alta precisione.
• Involucro protettivo e piani d'impatto selezionabili per diversi standard.

Technical Specifications

• Carico massimo: 5 kg
• Altezza di caduta efficace: 300–1500 mm
• Risoluzione indicazione altezza: 10 mm
• Display altezza: indicatore digitale LED
• Dimensione massima del campione: 300 × 400 mm
• Piano d'impatto: piastra d'acciaio (opzioni disponibili)
• Modalità di caduta: bordo, angolo, faccia (caduta su tutti i lati)
• Modalità di trasmissione: sollevamento elettrico, rilascio pneumatico
• Dimensioni piastra base: 500 × 600 × 20 mm
• Pressione aria: < 1 MPa
• Dimensioni macchina (circa): W700 × D900 × H2200 mm
• Peso macchina: circa 80 kg
• Alimentazione: monofase, 220 V, 5 A
