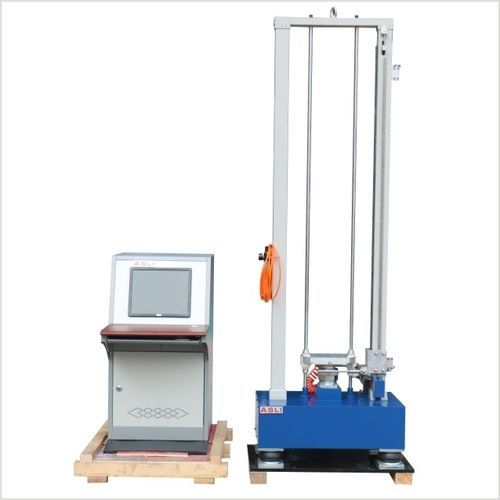

Percussore meccanico SS series

a impattoper applicazioni marineper margarina

Riepilogo
La prova d'urto meccanica ad alta accelerazione per batterie al litio è progettata per valutare le prestazioni all'impatto di prodotti nei settori dell'elettronica, aerospaziale, nautico, militare, ricambi auto e trasporti. Consente di eseguire prove di impatto con diverse forme d'onda (mezzo seno, trapezoidale, dentatura a sega, onda quadra) per simulare condizioni reali di urto e supportare la convalida del progetto del prodotto e del suo imballaggio.

Applicazione del prodotto
La macchina misura e verifica la resistenza di prodotti e imballaggi agli urti; può riprodurre profili di shock ambientali realistici utilizzando diverse forme d'onda, aiutando a valutare e migliorare l'integrità strutturale del prodotto e dell'imballo.

Norme e riferimenti menzionati

• IEC62133-2012
• UL1642
• ONU38.3
• GB31241-2014
• YD/T 2344.1-2011 (Sistema batteria LiFePO4 per telecomunicazioni, Parte 1)
• GB/T 2423.5 (Prova Ea: Shock)
• GB/T 2423.6 (Prova Eb: Bump)
• IEC 68-2-29 (Prova Eb: Impact)
• JJG497-2000 (Regolamento di verifica per macchine di prova funzionali)

SPECIFICHE PER Prova d'impatto di shock (tabella riepilogativa)
Modelli: SS-5 | SS-10 | SS-25 | SS-50 | SS-100 | SS-200
Capacità di carico (Kg): 5 | 10 | 25 | 50 | 100 | 200
Dimensione del tavolo (mm): 120x120 | 200x200 | 350x350 | 450x450 | 650x650 | 750x750
Accelerazione di impulso (m/s2) - Mezzo seno: 150~15000 | 150~15000 | 150~15000 | 150~6000 | 150~6000 | 150~3500
Accelerazione di impulso (m/s2) - Trapezoidale: 300~1000 (tutti i modelli)
Accelerazione di impulso (m/s2) - Dente di sega: 150~1000 (tutti i modelli)
Larghezza impulso - Mezzo seno (ms): 0,5~18 | 0,6~18 | 0,8~25 | 1,5~30 | 1,5~30 | 2~30
Larghezza impulso - Trapezoidale (ms): 6~12 | 6~12 | 6~18 | 6~12 | 6~12 | 6~12
Larghezza impulso - Dente di sega (ms): 6~18 (tutti i modelli)
Peso (kg): 600 | 700 | 900 | 2600 | 3300 | 4000

Immagini di riferimento
Foto di riferimento dell'apparecchiatura e degli stand/esposizioni del produttore (immagini della macchina e delle visite/esposizioni).

Caratteristiche principali

• Dispositivo di autoprotezione integrato che evita impatti secondari.
• Altezza d'impatto controllata digitalmente per precisione nell'esecuzione delle prove.
• Alta ripetibilità dei dati di prova.
• Generatore di segnali con più opzioni di forme d'onda: mezzo seno, trapezoidale, dente di sega, quadra, ecc.
• Buon isolamento dalle vibrazioni per controllare l'impatto ambientale nei limiti richiesti.
• Buone prestazioni in termini di sicurezza.
• Conforme alle forme d'onda di shock secondo norme IEC, MIL, GJB, JIS, ASTM e altre norme nazionali e internazionali.

Caratteristiche / specifiche tecniche

• Denominazione serie: SS series
• Modelli disponibili: SS-5, SS-10, SS-25, SS-50, SS-100, SS-200
• Intervallo di capacità: 5 kg fino a 200 kg a seconda del modello
• Dimensioni del tavolo: da 120x120 mm a 750x750 mm a seconda del modello
• Intervallo di accelerazione (mezzo seno): fino a 15000 m/s² sui modelli più piccoli; valori massimi inferiori sui modelli più grandi (es. 6000 o 3500 m/s²)
• Larghezza impulso regolabile in base alla forma d'onda: mezzo seno (0,5–30 ms a seconda del modello), trapezoidale (circa 6–18 ms), dente di sega (6–18 ms)
• Peso dell'apparecchiatura: da 600 kg a 4000 kg a seconda del modello
• Forme d'onda supportate: mezzo seno, trapezoidale, dente di sega, onda quadra
• Compatibilità normativa: IEC62133, UL1642, ONU38.3, GB31241-2014 e norme internazionali correlate per prove di shock
