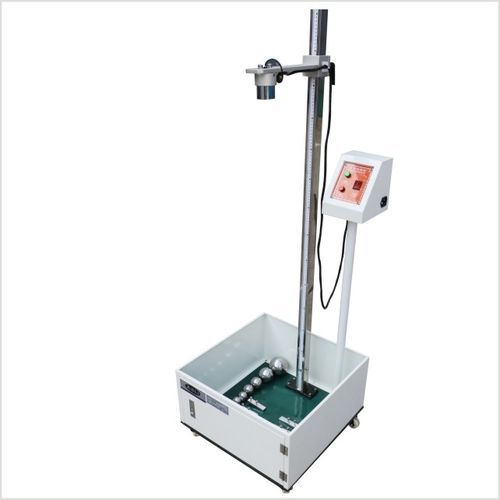

Drop tester per prodotti elettronici AS-D-B-200

per componenti di piccola taglia

Panoramica
La macchina di prova caduta palle d'acciaio AS-D-B-200 è progettata per testare la resistenza agli urti secondo la norma IEC 60950-1. Utilizza un sistema elettromagnetico in corrente continua per sollevare e rilasciare la sfera: la sfera selezionata viene trattenuta dall'elettromagnete e rilasciata su comando per l'impatto in caduta libera. L'altezza di caduta è regolabile e indicata da una scala integrata. Adatta per il controllo qualità in laboratorio e in produzione di materiali rigidi e componenti.

Applicazioni

• Valutare la resistenza agli urti di materiali e componenti a altezze di caduta specificate (IEC 60950-1).
• Applicabile a ceramica, acrilico, vetro, plastica e materiali rigidi simili.
• Utilizzata per involucri, display, pannelli e altri componenti che richiedono verifica dell'impatto.

Procedura operativa

• Posizionare il campione di prova all'interno della recinzione di sicurezza e allinearlo con il punto di riferimento a infrarossi; fissare il campione con la morsa.
• Ruotare la manopola di regolazione dell'altezza alla posizione richiesta e bloccarla.
• Collegare l'alimentazione (AC 220 V) e accendere l'alimentazione principale; verificare la spia di alimentazione.
• Premere il pulsante di avvio, selezionare la sfera d'acciaio richiesta e avvicinarla all'elettromagnete affinché venga trattenuta.
• Premere il pulsante di prova/rilascio per eseguire l'impatto di caduta.
• Dopo i test, spegnere l'alimentazione e rimuovere il campione.

Parametri della macchina di prova di caduta della sfera
Modello: AS-D-B-200
Altezza max: 0–2 m
Metodo di caduta: caduta libera (rilascio elettromagnetico CC)
Set di sfere (pesi e diametri): 112 g (Φ30 mm), 198 g (Φ36 mm), 225 g (Φ38 mm), 357 g (Φ41 mm), 533 g (Φ51 mm), 1042 g (Φ64 mm), 2280 g (Φ82 mm). Standard sfere: JIS K-5400
Dimensioni complessive (approx.): W530 × H2040 × D530 mm
Dimensioni imballo (approx.): W640 × H2210 × D640 mm
Peso macchina: 100 kg
Alimentazione: AC 220 V, monofase, 3 fili
Binario: personalizzabile secondo richiesta del cliente

Specifiche tecniche

• Modello: AS-D-B-200
• Altezza massima di caduta: 0–2 m
• Metodo di caduta: caduta libera (rilascio elettromagnetico CC)
• Set di sfere e pesi/diametri: 112 g (Φ30 mm), 198 g (Φ36 mm), 225 g (Φ38 mm), 357 g (Φ41 mm), 533 g (Φ51 mm), 1042 g (Φ64 mm), 2280 g (Φ82 mm)
• Standard sfere: JIS K-5400
• Dimensioni (approx.): W530 × H2040 × D530 mm
• Dimensioni imballo (approx.): W640 × H2210 × D640 mm
• Peso: 100 kg
• Alimentazione: AC 220 V, monofase, 3 fili
• Binario: personalizzabile su richiesta
