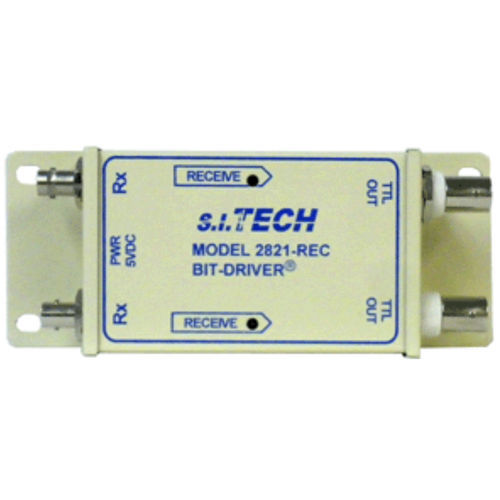

Ricevitore ottico 2821

per fibra ottica

Trasmissione: - Fino a 2 km (6500 piedi) con un cavo in fibra ottica a indice graduato adatto o 10 km con fibra monomodale Tasso di errore di bit tipico: - Migliore di 10-9 SEGNALE ELETTRICO IN USCITA PER IL RICEVITORE Formato: - TTL Connettore: - BNC Velocità di trasmissione dati: - DC - 50 Mbps Impedenza di uscita: - Livelli TTL in 50 ohm Potenza di ingresso: - 9-32VDC 1,5W Max. Opzionale 5VDC@250mA RICEVITORE OTTICO Lunghezza d'onda: - 820 nanometri (opzione 1300nm e 1500nm) Sensibilità minima: - (BER 10-9) 3 microwatt (-25dBm) @820 nenometri Connettore ottico: - ST Temperatura di funzionamento: - da 0°C a 50°C (temperatura estesa opzionale per il multimodale) Dimensioni: - 5,125" X 2,125" X 1,0" (13,00 X 5,40 X 2,54 cm) Peso: - 6 oz (170 grammi) INTERFACCIA LINEA DI TRASMISSIONE La distanza operativa dipende dal diametro del nucleo della fibra ottica e dall'attenuazione ottica del cavo. La tabella seguente indica tre cavi che possono essere utilizzati a qualsiasi velocità di trasmissione dati. Questi cavi sono disponibili in gruppi connettorizzati per soddisfare l'esatta configurazione dell'applicazione. S.I.Tech offre collegamenti completi che comprendono cavi in fibra ottica, connettori, gruppi di cavi e Bit-Driver. Il modello 2821 è composto da 2 ricevitori 850nm o 1310nm o da un ricevitore 850nm e 1310.
