Modalità di funzionamento: - Asincrono half duplex
Interfaccia di ingresso/uscita: - RS-485, porta a 2 fili funzionante fino a 200 Kbps o connettore DB-9
Interfaccia linea di trasmissione: - I connettori ST sono standard per l'interfacciamento con il cavo duplex in fibra ottica (opzione SMA)
Potenza ottica in una fibra ottica con nucleo da 62,5 micron: -
10 microwatt, 13 dB di budget di potenza a 850 nanometri (opzione 1300 nm)
Sensibilità del ricevitore: - 500 nanowatt a un tasso di errore di bit inferiore a 10-9. 10 microwatt max.
Temperatura di funzionamento: - da 0 °C a 50 °C
(opzione da -40 a +70 °C - Fibra M)
Involucro metallico: - 5,5 x 2,3 x 1,0 pollici (con flangia)
(13,97 x 5,84 x 2,54 cm)
Possibilità di montaggio a pannello o su guida DIN
Peso: - 0,4 libbre (182 grammi)
Alimentazione in ingresso: - Esterna con alimentatore
(S.I. Tech #2121 - da 110 VAC a
12 VCC)
versione a 230 Volt: - Utilizzare l'alimentatore S.I.Tech 2164
Caratteristiche:
RS-485 Multidrop
Varie opzioni di velocità fino a 200 Kbps (impostazione di fabbrica)
Montaggio a flangia
Multimodale o monomodale
Asincrono, simplex, half e full duplex

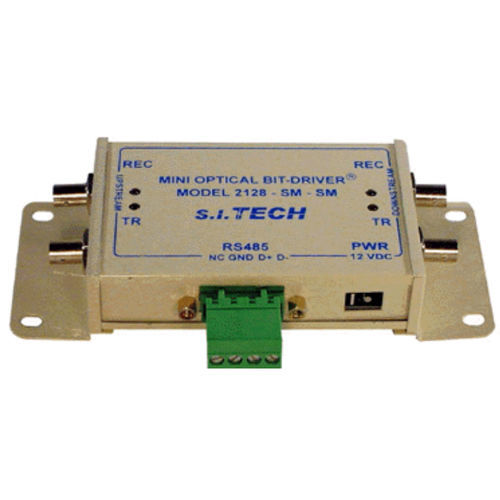

Le porte in fibra ripetono i dati attraverso il 2128 e rilasciano/inseriscono i dati sulla porta RS-485. La porta RS-485 inserisce i dati su entrambe le porte in fibra e riceve i dati caduti da una delle due porte in fibra.
---
