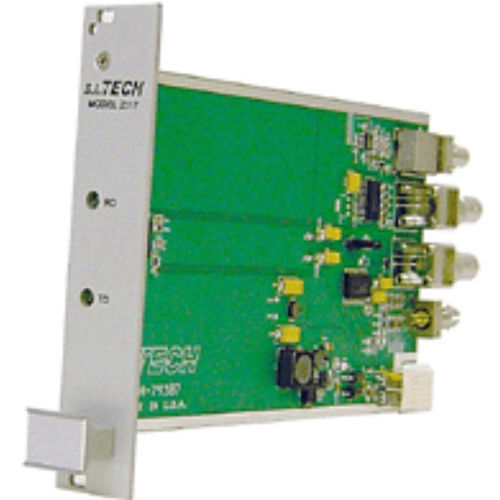

Convertitore di segnale 2317

in fibra otticain fibra otticaTTL

La distanza operativa dipende dal diametro del nucleo della fibra ottica e dall'attenuazione ottica del cavo. La tabella seguente indica tre cavi che possono essere utilizzati a qualsiasi velocità di trasmissione dati. Questi cavi sono disponibili in gruppi connettorizzati per soddisfare l'esatta configurazione dell'applicazione. S.I.Tech offre collegamenti completi che comprendono cavi in fibra ottica, connettori, gruppi di cavi e Bit-Driver®. Trasmissione: - Fino a 2 km con un cavo in fibra ottica a indice graduato adatto o 10 km con una fibra monomodale Tasso di errore di bit tipico: - Migliore di 10-9 INGRESSO/USCITA DEL SEGNALE ELETTRICO PER TRASMETTITORE E RICEVITORE Formato: - TTL Connettore: - BNC Velocità di trasmissione dati: - Fino a 50 Mbps Impedenza di ingresso: - Livelli TTL 10K-Ohm o 75-Ohm Ponticello J4 Posizione 1: 75-Ohm (predefinita) Posizione 3: 10K-Ohm Impedenza di uscita: - Livelli TTL in 50-Ohm Potenza di ingresso: - 10-32 V 1W Max. Opzionale 5VDC 1W TRASMETTITORE OTTICO Potenza: - 30 microwatt (-15 dBm) in fibra da 62,5 micron Lunghezza d'onda: - 820 nanometri (opzione 1300nm o 1550nm) Tipo di emettitore: - LED Connettore ottico: - ST RICEVITORE OTTICO Lunghezza d'onda: - 820 nm (opzione 1300 nm e 1550 nm) Sensibilità: - (BER 10-9) 3 microwatt (-25 dBm) a 820 nanometri Sensibilità massima: - 10 microwatt Connettore ottico: - ST Temperatura di funzionamento: - da 0°C a 50°C Dimensioni: - 3,9" X 6,8" (9,9 X 17,3 cm) Eurocard
