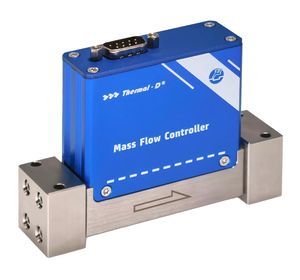

Regolatore di portata proporzionale MFC series

massicoper gasmanifold

PanoramicaI controllori di portata massica Siargo sono progettati per il controllo di gas non corrosivi ad uso generale, disponibili in più serie che coprono un'ampia gamma di portate e form factor. La famiglia offre diverse interfacce di comunicazione e opzioni meccaniche/elettriche configurabili per applicazioni industriali.

MFC2000La serie MFC2000 gestisce portate di gas non corrosivi da 50 mLn/min a 200 Ln/min. Sono disponibili interfacce analogiche e RS485 Modbus; opzionalmente si possono fornire DeviceNet, ProfiNet, EtherNet, EtherCat e IO-Link. Le interfacce sono personalizzabili.

MFC2100La serie MFC2100 è pensata per il controllo di gas non corrosivi fino a 50 mLn/min e offre una protezione ingress migliorata (IP65). L'elettronica è la stessa della serie MFC2000. Le interfacce elettriche e meccaniche sono personalizzabili.

MFC2600La serie MFC2600 supporta portate fino a 50 mLn/min e utilizza una connessione meccanica a collettore standard per semplificare le installazioni con più controllori. L'interfaccia elettrica può essere completamente personalizzata.

MFC4000La serie MFC4000 copre portate da 50 mLn/min a 1000 mLn/min ed è progettata per strumenti o dispositivi portatili con un fattore di forma molto ridotto. Sono disponibili interfacce analogiche e RS485 Modbus; possono essere fornite altre opzioni di comunicazione.

MFC5000La serie MFC5000 è conforme agli standard SEMI per le applicazioni rilevanti e supporta più bus di comunicazione tra cui DeviceNet, ProfiNet, EtherCat e IO-Link. È progettata per il controllo di processo con un range dinamico 100:1, controllo di pressione intorno a 0,1–1 MPa (15–150 PSI), temperature compensate tipiche 0–50 °C e può operare in condizioni di vuoto.

MFC5100MLa serie MFC5100M copre portate fino a 100 Ln/min, dispone di un touchscreen per funzioni utente di base e offre RS485 Modbus con ulteriori opzioni di comunicazione disponibili.

MFC1600La serie MFC1600 è una soluzione economica che copre 50 mL/min–20 L/min, utilizza un involucro in lega di alluminio, funziona tipicamente a 0,1–0,8 MPa (15–120 PSI) con temperature compensate 0–50 °C. Applicazioni tipiche: deposizione di film sottili e apparecchiature medicali.

MFC1700Il MFC1700 è basato sulla piattaforma MFC1600 per il controllo generale di gas non corrosivi da 50 mLn/min a 20 Ln/min, aggiunge interruttori rotativi per programmazione offline di indirizzi e parametri di comunicazione e include un interruttore di reset dell'offset per un funzionamento semplificato.

MFC1100La serie MFC1100 è destinata ad applicazioni ad alto flusso con intervalli di 20–50 Ln/min, supporta controllo analogico (0–5 Vdc o 4–20 mA) e RS485 Modbus per il controllo proporzionale della valvola, offre un range dinamico 100:1 e opera tipicamente a 0,1–0,8 MPa (15–117 PSI) con temperature compensate 0–55 °C. Usi tipici: somministrazione digitale di anestesia e gas per saldatura.

Specifiche tecniche

• Famiglia di prodotti: controllori di portata massica MFC che comprendono MFC1100, MFC1600, MFC1700, MFC2000, MFC2100, MFC2600, MFC4000, MFC5000, MFC5100M.
• Intervalli di portata a piena scala: da 50 mLn/min fino ai massimi dipendenti dalla serie (esempi: MFC2000: 50 mLn/min–200 Ln/min; MFC4000: 50 mLn/min–1000 mLn/min; MFC5100M fino a 100 Ln/min; MFC1600: 50 mL/min–20 L/min; MFC1100: 20–50 L/min).
• Interfacce: analogica, RS485 Modbus; opzionali DeviceNet, ProfiNet, EtherNet, EtherCat, IO-Link. Interfacce personalizzabili.
• Protezione ingressi: MFC2100 offre protezione ingress migliorata (IP65).
• Form factor: compatto/portatile (MFC4000), connessione a collettore per installazioni multi‑controller (MFC2600), involucro economico in lega di alluminio (MFC1600).
• Interfaccia utente: touchscreen su MFC5100M per funzioni di base.
• Normative: MFC5000 conforme agli standard SEMI ove applicabile.
• Range dinamico: fino a 100:1 (MFC5000, MFC1100).
• Range di pressione: esempi 0,1–0,8 MPa (15–120 PSI); MFC5000 controlla circa 0,1–1 MPa (15–150 PSI).
• Temperatura di esercizio: gamme compensate tipiche 0–50 °C o 0–55 °C a seconda della serie.
• Funzionamento in vuoto: MFC5000 in grado di operare in condizioni di vuoto.
