Macchina sottovuoto per l'irradiazione di film polimerici
Applicazione

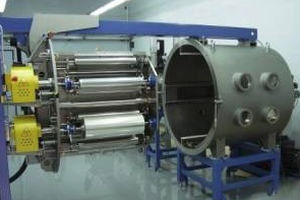

La macchina sottovuoto roll-to-roll UOP600 per l'irradiazione di film polimerici crea filtri nucleari microporoso per separare le micro particelle in base alle loro dimensioni, pulizia ultra-sottile di fluidi e gas, sterilizzazione di liquidi ecc.
Ingegneria e tecnologia
Il modello UOP600 è stato progettato appositamente per essere collegato al canale ciclotrone specializzato del cliente.
La camera a vuoto è dotata di un sistema di regolazione che ne garantisce il preciso posizionamento e il collegamento con il canale del ciclotrone.
La pellicola viene irradiata da ioni pesanti accelerati nel vuoto durante il trasporto della pellicola con un sistema di avvolgimento ad alta precisione.
La corrispondenza tra la velocità di avvolgimento del film e la densità del fascio ionico offre la possibilità di un'irradiazione uniforme a lungo termine e, di conseguenza, una distribuzione uniforme dei micro pori su tutta la superficie del film irradiato.
Il design della camera a tre scomparti fornisce la necessaria differenza di pressione tra le zone di svolgimento/avvolgimento, tampone e irradiazione e la pressione di processo richiesta nella zona di irradiazione.
Il sistema di controllo fornisce il monitoraggio e il controllo completamente automatico del trasporto del film ed è collegato con il sistema di controllo del ciclotrone.
Scheda tecnica:
Substrato: PETF o film polimerici simili
Larghezza del substrato: 600 mm
Spessore del substrato: 10 ... 30 µm
Diametro massimo del rotolo: 310 mm
Velocità di avvolgimento: 0,05 ... 1,0 m/s
Pressione di processo: (1-3) x 10-5 Torr
Uscita: 11 000 m2/giorno
Ingombro a pavimento (L x P x A): 4,7 x 4,0 x 2,25 m
---
