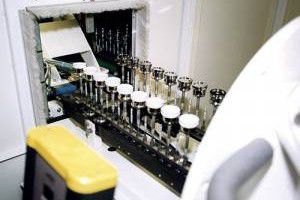

Macchina di deposizione per polverizzazione catodica in linea G600MN

Il sistema di sputtering in linea G600MN è un sistema ad alta produttività destinato al rivestimento di articoli 3D di vario tipo per scopi decorativi, per migliorare la resistenza all'usura, per la schermatura elettromagnetica, ecc. Il sistema in linea funziona ininterrottamente per 120 ore (la velocità di uscita di un supporto con articoli 3D rivestiti è di 15 secondi). Ingegneria e tecnologia Il sistema in linea è progettato come una struttura modulare single-ended per operare in modalità continua a singolo passaggio. È costituito da una serie di camere: camera di carico/scarico del carrier, camere di bloccaggio, camera di scarica a bagliore, camera di sputtering a magnetron e camera di rotazione del carrier. Per il movimento lineare del substrato all'interno del sistema in linea vengono utilizzati portamateriali personalizzati con supporti. Le posizioni dei carrier sono registrate da sensori ottici in tutte le camere. Le camere doppie e i trasportatori a rulli autonomi a due vie assicurano flussi di carrier diretti e in senso contrario. La camera di rotazione serve per il trasferimento del carrier dal percorso del flusso diretto al percorso del flusso posteriore. Il dispositivo di scarica a bagliore è utilizzato come fonte di pretrattamento. La deposizione del rivestimento è assicurata da magnetroni sputter planari in corrente continua. Le posizioni oblique regolabili dei magnetron e la rotazione del substrato nelle camere di processo garantiscono un rivestimento uniforme. La stazione di pompaggio è costituita da pompe molecolari turbo. Il sistema di controllo fornisce un monitoraggio e un controllo completamente automatico del trasporto dei vettori e dell'intero processo tecnologico. Il sistema in linea è compatibile con la linea di flusso dello stampaggio della plastica e della verniciatura dei substrati. Scheda tecnica Substrato: plastica, metallo, lega, vetro Parti 3D Dimensione massima del substrato (diam. x H): 145 x 210 mm Rivestimento: metalli, leghe Produzione: 4 supporti/ min Funzionamento continuo: 120 h
