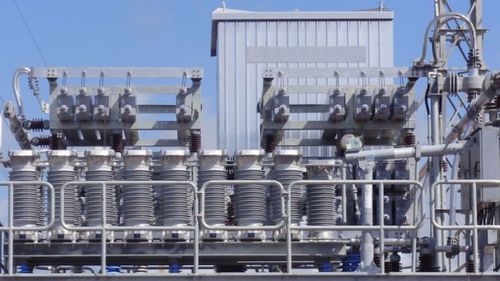

Sistema di compensazione FSC

Panoramica
I condensatori di serie fissi (FSC) Siemens Energy aumentano la capacità di trasmissione delle linee AC ad alta tensione nuove ed esistenti e contribuiscono a migliorare la qualità dell'energia e la stabilità del sistema. La compensazione di serie fissa è una soluzione economica per ottimizzare il flusso di potenza e rafforzare la resilienza della rete senza costruire estesi nuovi corridoi di trasmissione.

Che cos'è la compensazione di serie fissa?
La compensazione di serie utilizza banchi di condensatori collegati in serie con le linee aeree per compensare parzialmente la reattanza induttiva della linea. Ciò riduce le cadute di tensione dipendenti dal carico e l'angolo di trasmissione, aumenta la tensione nel punto di collegamento e incrementa la capacità trasferibile utilizzabile delle linee AC a lunga distanza.

Vantaggi principali dei condensatori di serie fissi Siemens Energy

• Maggiore capacità di trasmissione: compensazione dell'impedenza di linea per migliorare la capacità di trasferimento senza costruire nuove linee.
• Migliore stabilità e affidabilità della rete: riduzione delle cadute di tensione nei punti di connessione e supporto ai trasferimenti di potenza su lunghe distanze.
• Economico e scalabile: approccio modulare che consente di adattare la capacità e realizzare implementazioni per fasi.
• Manutenibilità: progettato per la facilità di manutenzione e il supporto durante il ciclo di vita, con rete di assistenza globale.

Come funziona l'FSC
Un FSC collega un banco di condensatori in serie con il conduttore di trasmissione per compensare parzialmente la reattanza induttiva. Il risultato è una tensione più elevata nel punto di connessione, un angolo di trasmissione ridotto e una maggiore capacità di trasferimento. La protezione e la gestione dei guasti includono varistori a ossido metallico (MOV) e dispositivi di by-pass: in caso di guasto l'FSC viene disinserito e l'interruttore di by-pass si chiude. Per la protezione rapida contro i disturbi transitori, una scintilla pilotata può mettere in bypass condensatori e MOV in meno di 1 ms; sono disponibili soluzioni senza scintilla quando applicabili.

Applicazioni

• Corridoi di trasmissione per grandi quantità di potenza
• Linee AC HV a lunga distanza
• Progetti di modernizzazione e rafforzamento della rete
• Integrazione di energie rinnovabili che richiedono supporto di tensione e controllo della potenza reattiva
• Sistemi di trasmissione industriale che richiedono trasferimenti affidabili ed efficienti

Perché scegliere Siemens Energy per le soluzioni FSC

• Competenza di settore: decenni di esperienza in compensazione di serie e tecnologie FACTS.
• Progetti personalizzati: soluzioni ingegnerizzate in base alla topologia della rete e alle condizioni del sito.
• Controllo qualità: componenti principali prodotti internamente per garantire continuità di fornitura e qualità costante.
• Supporto globale: servizi di installazione, messa in servizio e assistenza sul ciclo di vita disponibili a livello mondiale.

Tendenze di mercato e sviluppi futuri
La compensazione di serie fissa rimane una soluzione consolidata mentre cresce la domanda di schemi più flessibili, come la compensazione di serie controllata da tiristori. Le tendenze includono concetti di protezione migliorati, algoritmi di controllo avanzati e una maggiore integrazione con l'automazione di rete per sostenere reti di trasmissione resilienti e sostenibili.

Caratteristiche tecniche / specifiche

• Tipo di prodotto: condensatore di serie fisso (FSC) — banco di condensatori collegato in serie per linee di trasmissione.
• Funzione primaria: compensazione parziale della reattanza induttiva della linea per aumentare la capacità di trasferimento e migliorare la regolazione della tensione.
• Componenti di protezione: varistori a ossido metallico (MOV); interruttore di bypass per condizioni di guasto.
• Opzione di protezione rapida: scintilla pilotata in grado di mettere in bypass condensatori e MOV in meno di 1 ms; soluzioni senza scintilla disponibili se accettabili localmente.
• Effetti operativi: aumento della tensione nel punto di connessione, riduzione dell'angolo di trasmissione e delle cadute di tensione lungo la linea.
• Applicazioni: corridoi di grande portata, linee AC HV a lunga distanza, modernizzazione della rete, integrazione delle rinnovabili, trasmissione industriale.
• Produzione: componenti principali prodotti internamente per controllo qualità e sicurezza delle forniture.
• Personalizzazione: soluzioni progettate su misura in base alla rete e alle condizioni del sito.
