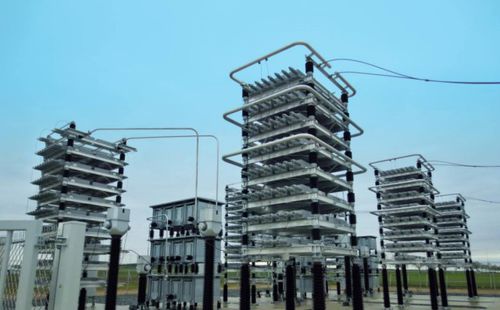

Batteria di condensatori automatica MSC series

ad alta tensioneper compensazione del fattore di potenzacon induttanza antiarmonica

Panoramica
I condensatori commutati meccanicamente (MSC) e i condensatori commutati con rete di smorzamento (MSCDN) sono soluzioni economiche per la compensazione della potenza reattiva in contesti di tensione prevalentemente costante o prevedibile. Forniscono controllo della tensione, supporto di potenza reattiva e attenuazione degli armonici quando sono presenti filtri o reti di smorzamento.

Condensatori commutati meccanicamente (MSC): profilo applicativo
Gli MSC, insieme a reattori commutati meccanicamente (MSR) e circuiti di filtro, offrono soluzioni semplici per la regolazione della tensione e la stabilizzazione della rete quando non è richiesta una commutazione rapida. Sono adatti a condizioni di carico elevato e a applicazioni che privilegiano semplicità ed economicità.

Cosa sono i condensatori commutati meccanicamente (MSC)?
Le unità MSC e MSCDN sono impiegate nelle reti di trasmissione in alta tensione e nelle sottostazioni per la compensazione reattiva e la stabilità della tensione. Le MSCDN integrano una rete di smorzamento o un filtro capacitivo per limitare l'amplificazione degli armonici e migliorare la qualità della potenza.

Ruolo dei condensatori commutati meccanicamente

• Controllo della tensione: Mantenere la tensione entro i limiti operativi in presenza di carichi variabili.
• Correzione del fattore di potenza: Migliorare l'efficienza di consegna e ridurre le perdite di sistema.
• Stabilizzazione della rete: Mitigare affondamenti, sovratensioni e transitori per supportare la resilienza della rete.
• Filtraggio degli armonici: Ridurre l'impatto di carichi non lineari e generatori con inverter quando sono presenti elementi di filtraggio o smorzamento.

Vantaggi principali
Soluzione compatta, modulare ed economicamente efficiente con opzioni di smorzamento degli armonici mediante reti dedicate; adatta all'integrazione in sottostazioni e siti industriali e all'esercizio continuo secondo le condizioni specificate.

Varianti di commutazione meccanica
Diverse configurazioni di commutazione meccanica e tipologie di componenti permettono di tarare la soluzione sui requisiti dell'applicazione, comprese la commutazione automatica dei banchi per la regolazione della tensione e l'uso manuale per manutenzione o scenari specifici.

Applicazioni e integrazione di rete

• Fornitura e messa in servizio di unità MSC/MSCDN per progetti di estensione di sottostazioni e schemi di rinforzo.
• Progettazione e ingegneria dei componenti per garantire la corretta interazione con protezioni, controllo e apparecchiature esistenti.
• Fornitura di supporto mirato della tensione e filtraggio selettivo in frequenza nei punti di connessione per migliorare la qualità della potenza a livello di sottostazione.

Specifiche tecniche

• Funzioni: Compensazione della potenza reattiva, controllo della tensione, attenuazione degli armonici (con MSCDN o circuiti di filtro).
• Applicazione tipica: Sistemi di trasmissione in alta tensione, sottostazioni e installazioni industriali di filtraggio.
• Principio di smorzamento MSCDN: Struttura di filtro capacitivo che fornisce potenza reattiva capacitiva alla frequenza di rete e assorbe energia armonica oltre le frequenze di accordo.
• Metodo di commutazione: Commutazione meccanica tramite interruttori di alta tensione, adatta a tassi di commutazione relativamente bassi per applicazioni a tensione prevedibile.
• Gamma operativa esempio: Dipende dal progetto; banchi MSCDN tipici forniti in ordini di grandezza da diversi MVar a diverse decine di MVar per sottostazioni.
• Caratteristiche di progettazione: Layout modulari e compatti per integrazione in spazi ristretti nelle sottostazioni.
• Prestazioni: Migliora la qualità della potenza, riduce le perdite e supporta la stabilità della rete in condizioni variabili di carico e armoniche.
• Manutenzione: Ispezione regolare dei componenti meccanici, verifica delle connessioni elettriche e monitoraggio del funzionamento per mantenere prestazioni e durata.
• Integrazione: Può completare sistemi FACTS e altri strumenti di gestione della rete per una gestione completa della potenza reattiva e degli armonici.
