Compensatore SVC SVC PLUS® (STATCOM)

dinamico di potenza reattiva

Panoramica
SVC PLUS® è una soluzione STATCOM basata su architettura MMC progettata per la compensazione dinamica della potenza reattiva e la regolazione rapida della tensione in sistemi di trasmissione e impianti industriali. L'architettura a convertitore multilevel modulare offre risposta rapida, ridotte emissioni armoniche e scalabilità per supportare l'integrazione delle rinnovabili variabili e migliorare la stabilità della rete.

Capacità chiave e vantaggi

• Compensazione dinamica rapida della potenza reattiva e regolazione della tensione per operatori e sistemi di trasmissione.
• Progetto STATCOM basato su MMC che consente risposta molto rapida, ridotta generazione di armoniche e controllo preciso dei flussi di potenza reattiva e attiva.
• Ridotto numero di componenti e ingegneria semplificata, con riduzione dei tempi di messa in servizio e dei costi nel ciclo di vita.
• Ingombr o compatto: l'architettura modulare può ridurre l'ingombro di installazione fino a ~50% rispetto a SVC convenzionali della stessa potenza.
• Opzioni mobili e containerizzate per supporto temporaneo rapido della rete e ripristino veloce dopo incidenti.

Progettazione e componenti
SVC PLUS® integra una topologia di convertitore modulare multilevel (MMC) con semiconduttori IGBT industriali, reattori, condensatori e, per applicazioni di rete, trasformatori di potenza AC. Il sistema è progettato per funzionamento affidabile e pianificazione semplificata, con moduli standardizzati per impieghi scalabili.

Funzionalità, applicazioni e varianti

• SVC PLUS® containerizzato: alloggiamenti integrati in fabbrica per ridurre opere civili e abbreviarne i tempi di progetto.
• STATCOM mobile: unità mobili preconfigurate con collegamento plug-and-play per supporto di emergenza e ripristino rapido.
• SVC PLUS FS® (E-STATCOM): variante di stabilizzazione della frequenza in grado di emulare inerzia e immettere potenza attiva per il controllo della frequenza.
• Varianti industriali: soluzioni su misura per forni ad arco elettrico e altre utenze dinamiche per ridurre il flicker, mitigare armoniche e migliorare la qualità dell'energia di produzione.

Approfondimenti tecnici e benefici

• Stabilità e qualità della potenza: immissione rapida di potenza induttiva o capacitiva per prevenire collassi di tensione e supportare funzioni di black-start e grid-forming.
• Mitigazione di armoniche e flicker: la generazione d'onda multilevel riduce le emissioni armoniche e diminuisce la necessità di filtri ingombranti.
• Controllo rapido e preciso: comandi avanzati consentono commutazioni IGBT rapide e gestione accurata degli scambi di potenza reattiva/attiva con la rete.
• Scalabilità e flessibilità: design modulare per espansioni progressive e adattamento ai vincoli del sito.
• Contributo ambientale: facilita una maggiore penetrazione delle rinnovabili e aiuta a ridurre le emissioni di CO₂ tramite migliore integrazione in rete.

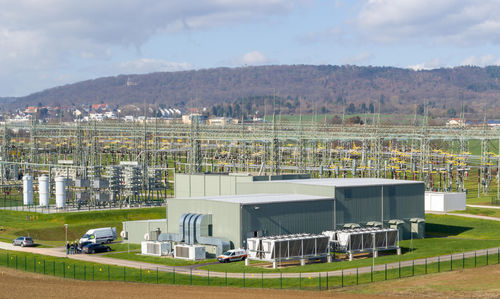

Esempio di progetto riuscito
Esempio: installazione chiavi in mano SVC PLUS® che ha migliorato la stabilità di rete e l'integrazione delle rinnovabili. Intervallo operativo citato: ±300 Mvar a 380 kV (esempio di progetto) con filtraggio armonico avanzato e disponibilità dell'impianto riportata superiore al 99%.

Vantaggi della tecnologia MMC

• Ridotta distorsione armonica tramite sintesi d'onda multilevel, diminuendo la dipendenza da filtri ingombranti.
• Scalabilità modulare per prestazioni su misura e adattamento facilitato al sito.
• Affidabilità e efficienza economica migliorate grazie alla riduzione dei componenti e alla manutenzione semplificata.
• Controllo rapido e preciso della potenza per la gestione dinamica della potenza reattiva e attiva.

Applicazioni

• Operatori di sistema di trasmissione per stabilità di tensione, prevenzione dei blackout e supporto grid-forming.
• Rinforzo di rete di emergenza e temporaneo con unità STATCOM mobili.
• Siti industriali che richiedono riduzione del flicker, mitigazione armoniche e compensazione di carichi dinamici.

Specifiche tecniche

• Famiglia di prodotto / nome commerciale: SVC PLUS®
• Tecnologia principale: Convertitore Modulare Multilevel (MMC) topologia VSC
• Componenti tipici: semiconduttori IGBT classe industriale, reattori, condensatori, trasformatori di potenza AC (applicazioni di rete)
• Varianti: SVC PLUS® containerizzato, STATCOM mobile (mobile SVC PLUS®), SVC PLUS FS® (E-STATCOM)
• Punti salienti delle prestazioni: risposta dinamica molto rapida in potenza reattiva; ridotta generazione di armoniche; ingombro compatto (riduzione fino a ~50% vs SVC convenzionale della stessa potenza)
• Intervallo operativo citato (esempio di progetto): SVC PLUS® ±300 Mvar a 380 kV
• Benefici tipici: stabilità di tensione migliorata, riduzione del flicker, mitigazione delle armoniche, disponibilità impianto >99% riportata nell'esempio
