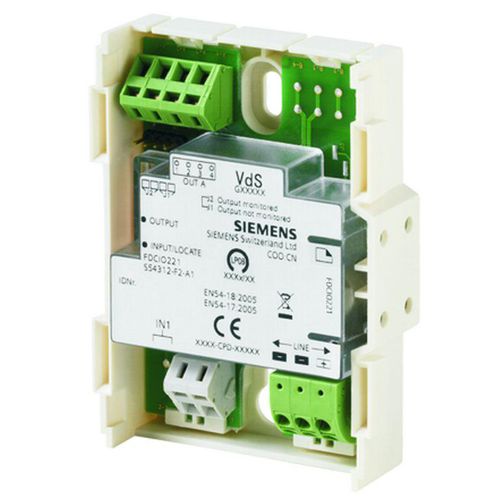

Modulo di I/O digitale FDCIO221

Etherneta 2 I/Odecentralizzato

Panoramica
Modulo ingresso/uscita per il collegamento di un contatto di tipo apertura/chiusura privo di potenziale, utilizzato per la segnalazione di stati tecnici (es. controllo porte o ventilazione) o per l'attivazione di allarmi. Adatto al controllo decentralizzato di porte tagliafuoco, ventilazione e climatizzazione. Fornisce 1 ingresso monitorato e 1 uscita configurabile.

Caratteristiche principali

• 1 ingresso per contatto privo di potenziale; linea di ingresso monitorata per interruzione e cortocircuito (resistenze di terminazione)
• 1 uscita configurabile come contatto relè privo di potenziale (AC 22 V, 2 A) o come circuito monitorato (DC 30 V, 2 A)
• Indicazione stato tramite LED
• Alimentazione tramite FDnet / C‑NET in modalità senza potenziale; la modalità monitorata richiede un'alimentazione DC 24 V aggiuntiva
• Include 3 resistenze e 2 piedini di montaggio per guida TS35
• Compatibile con FDnet (FS20) e C‑NET (FS720)

Numeri prodotto

• Prodotto n.: FDCIO221
• Codice magazzino: S54312-F2-A1
• GTIN (EAN): 4047625029197

Specifiche tecniche

• Standard: EN 54-17, EN 54-18
• Temperatura di funzionamento: -25…70 °C
• Temperatura di stoccaggio: -30…+75 °C
• Categoria di protezione: IP30; IP65 con custodia esterna
• Umidità relativa: ≤95 % rel.
• Alimentazione: DC 12…33 V
• Sezione cavo: 0.2...2.5 mm²
• Compatibilità sistema: FDnet -> FS20; C‑NET -> FS720
• Protocollo di comunicazione: FDnet / C‑NET
• Corrente a riposo: Max. 0,4 mA
• Uscita relè (senza potenziale): AC 22 V, 2 A, max. 44 VA; DC 30 V, 2 A, max. 60 W
• Dimensioni (L x A x P): 95 x 71 x 23 mm
• Colore: Bianco puro, RAL 9010
