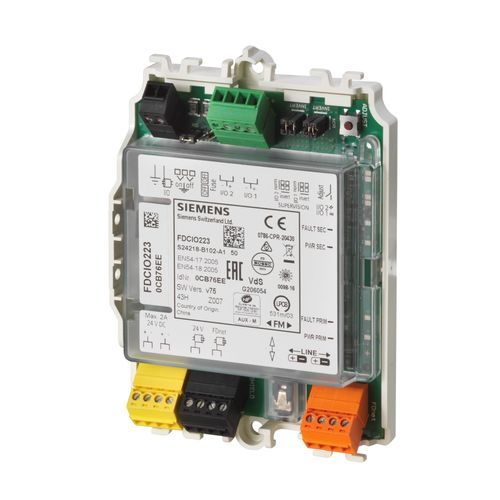

Modulo I/O digitale FDCIO223

Etherneta 2 I/Oper sistema di monitoraggio

Descrizione prodotto
Modulo transponder ingresso/uscita per il collegamento di linee collettive di rivelatori incendio (GMT/convenzionale) e per il comando monitorato di dispositivi periferici. I 2 canali I/O possono essere parametrizzati singolarmente come linea collettiva, ingresso a contatto, uscita di comando o uscita con ingresso di conferma. Indicazione dello stato tramite LED. Include 2 diodi Transzorb (20 V), 8 resistenze e 2 staffe di montaggio per guida TS35.

Caratteristiche

• Collegamento di linee collettive GMT / rivelatori convenzionali
• Comandi monitorati per serrande fumo, dispositivi d'allarme, magneti per porte e attuatori di estinzione
• Due canali I/O indipendenti con parametrizzazione flessibile (linea rivelatore, ingresso contatto, uscita comando, conferma)
• Finestra temporale di monitoraggio per conferma selezionabile
• Indicazione stato tramite LED
• Fornito con diodi Transzorb, resistenze e staffe di montaggio TS35

Documenti / Certificati

• Tipo: FDCIO223
• Codice ordine: S24218-B102-A1
• Scheda tecnica e istruzioni di installazione (modulo ingresso/uscita Transponder)
• Certificato VdS - FDCIO223
• Certificate of constancy of performance - FDCIO223
• Dichiarazioni UKCA / CE e Declaration of Performance
• Dichiarazione ambientale del prodotto - FDCIO223

Specifiche tecniche

• Temperatura di esercizio: -25…60 °C
• Temperatura di stoccaggio: -30…+65 °C
• Norme: CEA GEI I-084, EN 54-13, EN 54-17, EN 54-18
• Alimentazione esterna: DC 18…32 V
• Tensione di esercizio (bus): FDnet / C-NET DC 12…33 V
• Umidità relativa: ≤85 %
• Categoria di protezione: IP30 (IP65 con housing esterno)
• Resistenze EOL: 3.3 kΩ/680 Ω, 2.7 kΩ/560 Ω, 3.3 kΩ
• Capacità cavo: 0.2…1.5 mm² (2.5 mm²)
• Uscita di controllo: DC 24 V ± 5 % / 2 x 1 A o 1 x 1.5 A
• Compatibilità sistema: FDnet -> FS20, AlgoRex, SIGMASYS; C-NET -> FS720
• Protocollo di comunicazione: FDnet / C-NET
• Linea rivelatori: collettivo GMT Siemens/Cerberus, Synova convenzionale/SynoLINE300, SynoLINE600 o simile
• Dimensioni (L x A x P): 132 x 90 x 24 mm
• Colore: bianco puro, RAL 9010
