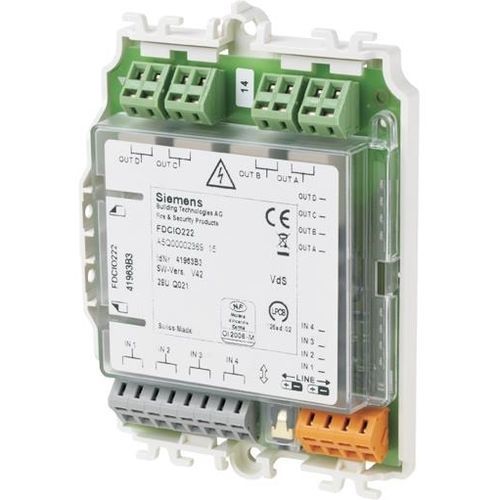

Modulo I/O digitale FDCIO222

per bus di campoa 4 Ia 4 O

Descrizione del prodotto
Modulo di collegamento per 4 contatti indipendenti senza potenziale (apertura/chiusura) per la segnalazione di stati tecnici (es. controllo porte o ventilazione) o per l'attivazione di allarmi (es. allarme sprinkler). Le linee di ingresso sono monitorate per interruzione e cortocircuito (resistenze di terminazione). Gli ingressi possono essere configurati in modo indipendente dalla centrale antincendio per segnalazioni di stato o allarme. Quattro uscite con contatti relè senza potenziale (AC 250 V / 4 A) per dispositivi di comando antincendio. Indicazione stato tramite LED. Alimentazione tramite FDnet/C-NET. Modulo ingressi/uscite include 8 resistenze e 2 piedini di montaggio per guida TS35 U.

Documenti disponibili

• Scheda tecnica del prodotto
• Certificati (VdS, LPCB, UKCA, Dichiarazione CE, Declaration of Performance)
• Dichiarazione ambientale e manuale di installazione/istruzioni

Caratteristiche / specificazioni tecniche

• Prodotto n.: FDCIO222
• Codice magazzino: A5Q00002369
• GTIN / EAN: 4047625014889
• Temperatura di esercizio: -25…60 °C
• Temperatura di stoccaggio: -30…+65 °C
• Standard: CEA GEI I-084, EN 54-17, EN 54-18
• Grado di protezione: IP30; IP65 con custodia esterna
• Umidità relativa: ≤95 % rel.
• Alimentazione: DC 12…33 V
• Sezione cavo: 0.2…1.5 mm² (2.5 mm²)
• Compatibilità di sistema: FDnet -> FS20, AlgoRex, SIGMASYS; C-NET -> FS720
• Protocollo di comunicazione: FDnet / C-NET
• Corrente a riposo: 0,6…0,75 mA
• Uscita relè (senza potenziale): AC 250 V, 4 A, max. 1000 VA; DC 30 V, 4 A, max. 120 W
• Dimensioni (L x A x P): 130 x 90 x 20 mm
• Colore: Bianco puro, RAL 9010
