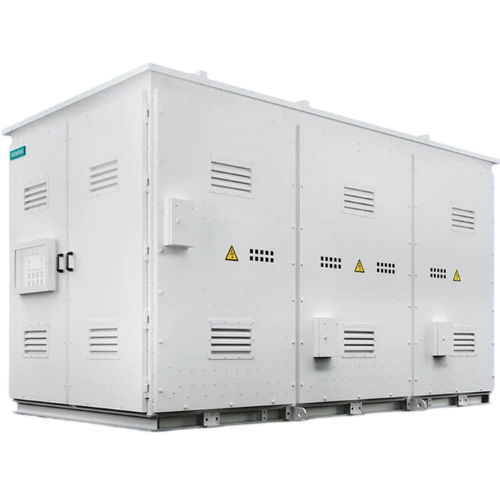

Quadro di distribuzione per generatore HB1

trifasea media tensionea vuoto

Il quadro elettrico chiuso trifase è compatto, completo e beneficia di 30 anni di esperienza nella tecnologia del vuoto. Incorpora il modulo di interruzione del circuito del generatore HB1-C come componente centrale. - Corrente nominale: massimo 5500 A - Capacità di interruzione: fino a 72 kA - Sicurezza: Completamente testato Classificazione ad arco interno fino a IAC A FLR 63 kA / 0,5 s - Versatilità: vari tipi di connessioni, tra cui conduttori di fase isolati (IPB), conduttori di fase non segregati (NSPB), conduttori di fase segregati (SPB) e cavi - Applicazione: interno ed esterno L'HB1 porta la continuità della generazione di energia a un livello superiore. L'HB1 è un avanzato dispositivo di commutazione per generatori progettato per proteggere i generatori e i trasformatori di potenza. Aumenta l'affidabilità della centrale elettrica, semplifica il funzionamento e riduce i costi. Gestisce correnti fino a 6.700 A e ha una capacità di cortocircuito fino a 72 kA. Questo sistema è caratterizzato da un design isolato in aria e chiuso in metallo, che integra un interruttore automatico per generatori in vuoto, un sezionatore principale, un interruttore di messa a terra, trasformatori di corrente e tensione, scaricatori di sovratensione e condensatori. Vantaggi - Fino al 75% di risparmio OPEX grazie alla tecnologia del vuoto - Esente da manutenzione con fino a 10.000 cicli di funzionamento a corrente continua nominale - Elevata affidabilità grazie al meccanismo a molla, dichiarato il modo più affidabile* di azionare un GCB, con una durata di vita fino a 10.000 cicli operativi - Dotato di interruzione del vuoto sigillata a vita** - La flessibilità consente di collegare NSPB, cavi e IPB - Tutti i componenti e le funzioni sono testati di tipo e di routine per garantire un elevato livello di affidabilità
