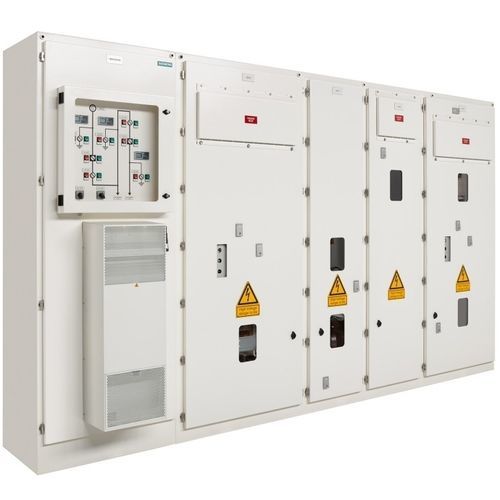

Quadro di distribuzione per generatore HIGS series

a media tensionea vuotoisolato ad aria

Installati direttamente sui terminali del generatore - Corrente nominale fino a 5.000 A - Soluzione all-in-one che integra il neutro del generatore e le morsettiere principali, il sistema di protezione del trasformatore ausiliario e l'interruttore automatico del generatore - Riduzione al minimo delle interfacce - HIGS vi aiuta a ridurre le interfacce e l'ingombro, aumentando al contempo il livello di protezione Grazie al collegamento e all'installazione diretta sul generatore, HIGS riduce il numero di interfacce e risparmia spazio prezioso con l'integrazione in un unico sistema dello scomparto accessori del neutro e della linea del generatore, del sistema di protezione del trasformatore ausiliario e dell'interruttore automatico del generatore. Il dispositivo di commutazione per generatori altamente integrato (HIGS) è progettato per applicazioni fino a 5.000 A di corrente continua e per cortocircuiti fino a 72 kA, specificamente per le turbine industriali Siemens da SGT-600 a SGT-800 e per le turbine a vapore da SST-400 a SST-600. Può essere adattato anche ad altre turbine a gas e a vapore. Con il suo design isolato in aria, chiuso in metallo e non segregato in fase, questo quadro di comando del generatore integra l'interruttore automatico del generatore in vuoto (testato secondo la norma IEC/IEEE 62271-37-013) e, in opzione, il sezionatore di linea, il sezionatore di terra sul lato del generatore e/o del trasformatore, i trasformatori di strumenti, gli scaricatori di sovratensione, la protezione del trasformatore ausiliario e il trattamento del punto neutro. La soluzione più completa e compatta per proteggere la vostra unità di potenza: - Installazione diretta sui terminali del generatore - Corrisponde alle dimensioni delle morsettiere convenzionali del generatore sostituite - Riduce il numero di interfacce e consente di risparmiare spazio - Adatto per l'installazione all'interno e all'esterno
