Accelerometro triassiale SDI 2412

MEMS

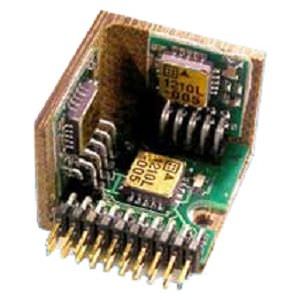

La DESCRIZIONE il modello 2412 è un'assemblea dell'accelerometro della struttura giroscopica e aperta per uso in zero alle applicazioni per media frequenza di strumentazione. Contiene tre Modellare 1210 accelerometri capacitivi analogici ortogonale montati su un fenolico struttura. Il formato generale è 1.2 " la x 1.2 " la x 1.0 ", il peso è di 16 grammi ed è montato facilmente via due viti #4 (o M3) (non incluse). Uno strato facoltativo della prova di verifica (2412-TST) è anche disponibile che elenca la polarizzazione, la corrente di funzionamento e la risposta di frequenza misurate. Il FUNZIONAMENTO l'accelerometro del modello 2412 produce tre diverse uscite analogiche quale può essere utilizzato nei modi conclusi differenziali o singoli riferiti a +2.5 volt. La tensione di ogni uscita è proporzionale alla componente ortogonale dell'applicato accelerazione. Il modello 2412 funziona con una singola alimentazione elettrica di +5 volt e genera il relativo proprio riferimento di +2.5 volt con un divisore resistente a bordo. Le tre asce sensibili sono perpendicolari alla parte inferiore di ciascuno di diversi pacchetti dell'accelerometro, con accelerazione positiva definita come forza che spinge sulla parte inferiore del pacchetto.
