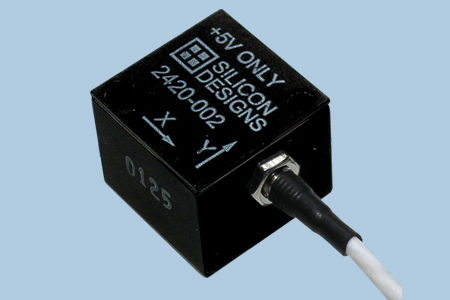

Accelerometro triassiale SDI 2420

MEMS

DESCRIZIONE Il modulo a tre assi dell'accelerometro del modello 2420 è destinato per essere utilizzato con il modello Sistema di aquisizione di accelerazione di 3320 G-LOGGERTM. I 2420 contengono tre accelerometri ortogonale montati del modello 1010 che caratterizzano la a elemento capacitivo micromachined di senso, un senso del circuito integrato su ordinazione amplificatore e convertitore di A/D di sigma-delta. Fornisce un TTL/CMOS compatibile segnale in uscita per le accelerazioni di misurazione ambienti commerciali/industriali ed è adeguato a per zero le applicazioni per media frequenza di strumentazione. la cassa di alluminio anodizzata è epossidico sigillato e facilmente è montata via due #8 (o M4) viti. È relativamente insensibile ai mutamenti ed alle pendenze di temperatura. lo strato facoltativo di calibratura (2420-CAL) ed il controllo periodico di calibratura sono inoltre disponibile. FUNZIONAMENTO Il modello 2420 produce tre uscite digitali del treno di impulso in cui la densità degli impulsi (numero degli impulsi al secondo) è proporzionale ad accelerazione applicata. Funziona a partire da una singola alimentazione elettrica di +5 volt e da un 100kHz a 1MHz, TTL/CMOS compatibile, orologio. Ciascuna delle tre uscite è logometrica alla frequenza di orologio ed all'indipendente dalla tensione di alimentazione elettrica. L'asse "di Z" è perpendicolare alla parte inferiore del pacchetto, con accelerazione positiva definita come forza che spinge sulla parte inferiore del pacchetto. I sensi di asse di Y "e"" "di X sono contrassegnati sulla copertura con accelerazione positiva definita come accelerazione nel senso della freccia di asse. La linea driver digitale esterna può essere usata per guidare i cavi lunghi o una volta utilizzata in un ambiente elettricamente rumoroso.
