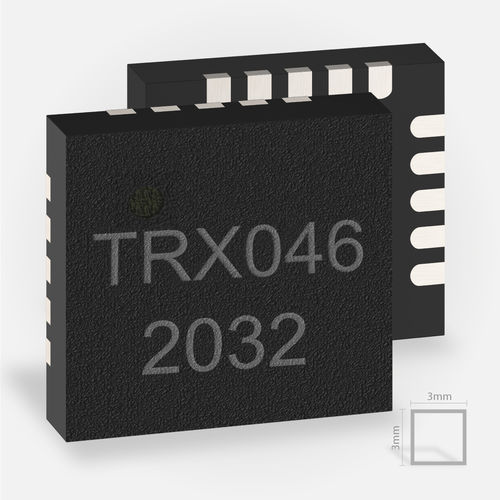

Ricetrasmettitore radar TRX_024_046

RFanalogicocircuito integrato

L'IC TRX_024_046 è un front end radar analogico compatto per la banda ISM tra 24,00 e 24,25 GHz. Come successore del nostro ampiamente implementato TRX_024_006 IC, le specifiche essenziali del suo predecessore sono state praticamente invariate. Come miglioramento significativo, la stabilità ESD è stata aumentata a 2000 V (Classe 2). Può essere utilizzato sia in modalità CW che FMCW, in modo da coprire un'ampia gamma di applicazioni. L'applicazione principale è in dispositivi a corto raggio (SRD) con distanze fino a 20 metri. Utilizzando un'antenna patch, o una combinazione di antenne e lenti a fascio / riflettori, l'angolo del fascio radar può essere ridotto e la distanza operativa aumentata fino a 200 metri. Con la sua larghezza di banda di 2 GHz, questo front end radar è anche adatto per i radar di ispezione del livello del serbatoio. Il transceiver IC RF, TRX_024_046 ha due livelli di amplificazione che possono essere selezionati tramite i pin di controllo sia per il trasmettitore radar che per il ramo del ricevitore. Un'uscita separata fornisce un riferimento di frequenza del VCO interno nel rapporto 1:32 della frequenza fondamentale. Questo permette ad esempio l'ottimizzazione del design per l'uso di componenti a basso costo e materiali PCB FR4. Usando un pin di abilitazione nel ramo tx la trasmissione di questi MMICs radar può essere spenta. Il consumo minimo di energia si ottiene in modalità di funzionamento con bassi duty cycle e brevi tempi di rampa fino a 100 μs.
