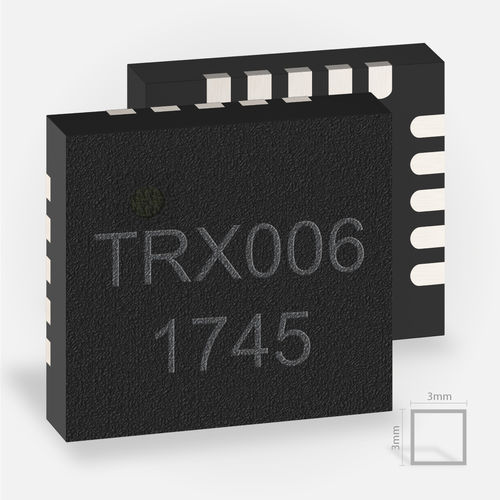

Ricetrasmettitore radar TRX_024_006

RFbanda ISManalogico

I moduli IC TRX_024_006 e TRX 024_007 sono front-end radar analogici compatti per la banda ISM tra 24.00 e 24.25 GHz. Per adattarsi a un'ampia gamma di applicazioni, possono funzionare in modalità CW e FMCW. La loro applicazione principale è in dispositivi a corto raggio (SRD) con distanze fino a 20 metri. Questa distanza operativa può essere aumentata fino a 200 metri per un set-up con lente a fascio. Un altro campo di applicazione è per il radar (serbatoio) di ispezione di livello (T)LPR. Entrambi i ricetrasmettitori RF IC, TRX_024_006 e TRX 024_007 dispongono di due livelli di amplificazione e guadagno che possono essere selezionati tramite i pin di controllo per il trasmettitore e il ramo del ricevitore, rispettivamente. Un'uscita separata fornisce un riferimento di frequenza del VCO interno ad un rapporto di 1:32 (TRX_024_006) o 1:8 (TRX_024_007) della frequenza fondamentale. Questo permette, ad esempio, di ottimizzare il set-up per un impiego di materiali PCB a basso costo. La trasmissione di questi MMICs radar può essere spenta usando un pin di abilitazione nel ramo tx. Il consumo minimo di energia si ottiene in modalità di funzionamento con bassi duty cycle e brevi tempi di rampa fino a 100 μs.
