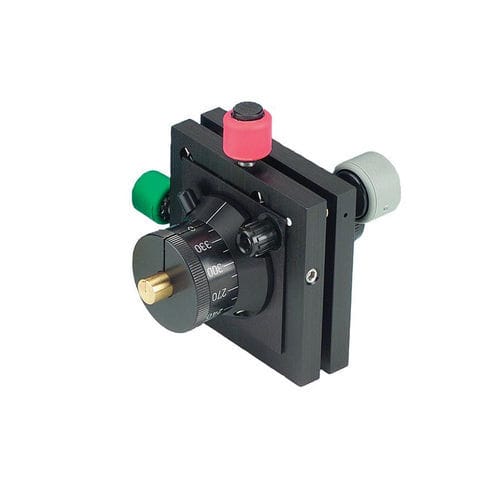

Piastra di posizionamento XY BFT

XYZa motore3 assi

Il posizionatore della serie BFT è un traduttore di fibre nude progettato per un posizionamento preciso nelle applicazioni in fibra ottica. È compatibile con i mandrini per fibre della serie BFC, supportando usi polarizzanti e non polarizzanti. Il posizionatore è dotato di viti di regolazione 80TPI per un controllo fine lungo gli assi X, Y e Z e incorpora cappucci delle manopole codificati a colori SoftTouch sugli assi X e Y per una facile identificazione in ambienti con scarsa illuminazione.

Caratteristiche del prodotto

• Viti di regolazione a 80 passi
• Montaggio su asta
• Asse XY bloccabile

Specifiche di prestazione

• Corsa per asse: 0,12 pollici (3,1 mm)
• Movimento controllabile minimo: 1 µm (basato su 1° di rotazione della vite di regolazione)

Opzioni

• Unità di misura (UOM): METRICO o IMPERIALE
• Assi di regolazione: X-Y-Z, X-Y-Z Inclinazione/Rotazione, X-Y-Z Inclinazione/Rotazione Polarizzante, X-Y-Z Polarizzante

Caratteristiche / Specifiche tecniche

• Compatibile con i mandrini per fibre BFC
• Viti di regolazione 80TPI per gli assi X, Y, Z
• Cappucci delle manopole codificati a colori SoftTouch per gli assi X e Y
• Capacità di montaggio su asta
• Asse XY bloccabile
• Corsa per asse: 0,12 pollici (3,1 mm)
• Movimento controllabile minimo: 1 µm
• Opzioni di regolazione multiple: X-Y-Z, X-Y-Z Inclinazione/Rotazione, X-Y-Z Inclinazione/Rotazione Polarizzante, X-Y-Z Polarizzante
