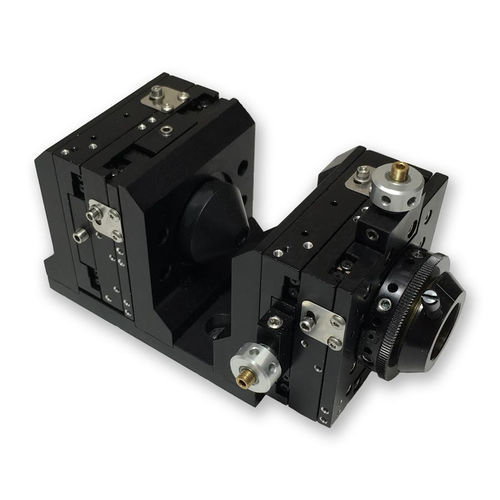

Accoppiatore di fibra ottica SM-CFTx

compattomonomodale

Il SM-CFTx è un accoppiatore di fibra monomodale compatto progettato per essere compatibile con i mandrini di fibra connessi CFC. Utilizza posizionatori ottici multi-asse della serie OTX.5 resistenti alle vibrazioni, in grado di resistere a un urto di 3G senza movimento, garantendo stabilità in ambienti esigenti. Il dispositivo è dotato di viti di regolazione esagonali 100 TPI per una traduzione submicronica precisa e di una manopola dell'asse Y unica con un design a vite di cattura per evitare la deriva da sovraccarico. Sono inclusi blocchi dell'asse non influenti per una maggiore stabilità dopo l'allineamento. Il SM-CFTx è dotato di una lente di accoppiamento asferica per prestazioni limitate dalla diffrazione, regolazione del fuoco non rotante e costruzione a rulli incrociati per una maggiore durata.

Caratteristiche del prodotto

• Viti di regolazione a 100 passi
• Compatibile con i mandrini della serie CFC
• Lente di accoppiamento asferica per prestazioni limitate dalla diffrazione
• Blocchi dell'asse
• Regolazione del fuoco non rotante
• Costruzione a rulli incrociati

Specifiche di prestazione

• Spostamento:
  • Assi X e Y: 0,125 pollici (3 mm)
  • Asse Z: 0,250 pollici (6 mm)
• Movimento controllabile minimo:
  • Assi X, Y e Z: submicronico (basato su 1° di rotazione della vite di regolazione)

Specifiche tecniche

• Tipo di prodotto: Accoppiatore di fibra monomodale
• Compatibile con: Mandrini di fibra connessi CFC
• Viti di regolazione: 100 TPI esagonali
• Blocchi dell'asse: Sì
• Regolazione del fuoco: Non rotante
• Costruzione: Rulli incrociati
• Gamma di spostamento: X/Y: 0,125 pollici (3 mm), Z: 0,250 pollici (6 mm)
• Movimento controllabile minimo: Submicronico
• Resistenza alle vibrazioni: Resiste a un urto di 3G
