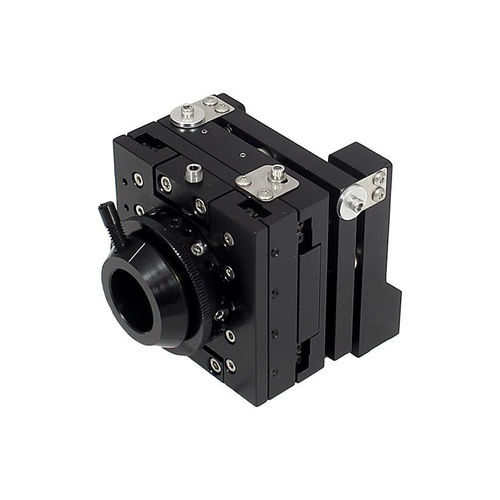

Piastra di posizionamento Z CFTX

a motore3 assidi precisione

Il design robusto dei traduttori di fibre della serie CFTx li rende ideali per applicazioni critiche in ambienti difficili e per mantenere l'allineamento durante il trasporto. Basati sui posizionatori di lenti OTX, questi traduttori di fibre possono resistere a un urto di 4G senza muoversi più di 5 micron quando gli assi sono bloccati. Viti di precisione da 100 TPI sono utilizzate per un posizionamento preciso, con regolatori esagonali per prevenire disallineamenti accidentali. La regolazione dell'asse Z presenta una filettatura interna da 80 passi per una messa a fuoco precisa.

Caratteristiche del prodotto

• Viti di regolazione da 100 passi
• Compatibile con mandrini per fibre della serie CFC

Specifiche di prestazione

• Corsa X e Y: 0,125 pollici (3 mm)
• Corsa Z: 0,18 pollici (4,5 mm)
• Inclinazione e imbardata: 5°

Caratteristiche / Specifiche tecniche

• Design robusto per ambienti critici e difficili
• Mantiene l'allineamento durante il trasporto
• Basato su posizionatori di lenti OTX
• Resiste a un urto di 4G con uno spostamento inferiore a 5 micron (assi bloccati)
• Viti di precisione da 100 TPI per il posizionamento
• Regolatori esagonali per prevenire disallineamenti accidentali
• Filettatura interna da 80 passi per la messa a fuoco dell'asse Z
• Compatibile con mandrini per fibre CFC
