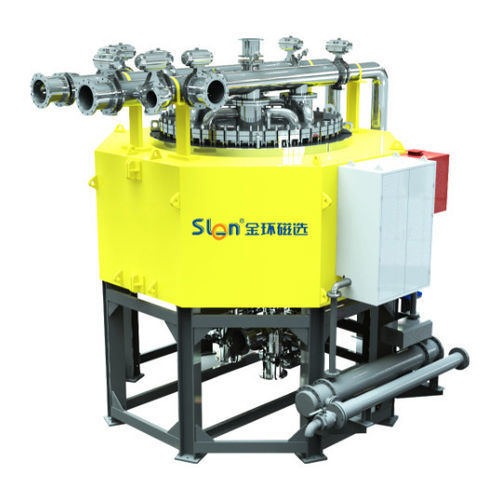

Gruppo di filtrazione magnetico SJ series

per prodotto abrasivoautopulenteautomatico

Descrizione del prodotto:
Il filtro magnetico ad alta estrazione SJ (HEMF) a risparmio energetico è progettato per la rimozione del ferro e la purificazione dei minerali non metallici a grana fine. È adatto per feldspato, sabbia di quarzo, caolino, nefelina, fluorite, cianite e sillimanite. In combinazione con SLon VPHGMS consente la produzione di concentrati non metallici di qualità elevata.

Caratteristiche del prodotto:

• Bobina di magnetizzazione ad alta concentrazione che permette un risparmio energetico superiore al 35%;
• Giogo magnetico ad alta conduttività che aumenta oltre il 30% l'area di separazione del mezzo magnetico, migliorando capacità ed efficienza;
• Forza del campo magnetico regolabile in continuo fino a 1,85 T;
• Sistema di controllo PLC completamente automatico; la pulizia della matrice magnetica non richiede lo smontaggio;
• Scarico e pulizia mediante risciacquo combinato ad alta pressione di acqua e aria per evitare intasamenti della matrice;
• Adatto a particelle fini: 40–400 mesh; densità di carico 10–30%.

Principio di funzionamento e pulizia:
L'HEMF è composto da dispositivo di risciacquo ad alta pressione, telaio, bobina risparmio energetico, giogo magnetico ad alta conduttività, matrice magnetica ad alta concentrazione, dispositivo di risciacquo ad aria ad alta pressione e scambiatore di calore a doppia circolazione. La corrente continua nella bobina genera un campo magnetico indotto ad alto gradiente sulla superficie della matrice. La polpa, spinta da una pompa a controllo di frequenza, entra dalla base verso il giogo inferiore e attraversa la matrice: le particelle magnetiche si adsorbono sulla superficie della matrice mentre le particelle non magnetiche la attraversano e fuoriescono come concentrato. Dopo la separazione, la polpa residua nella cavità viene reimmessa nel serbatoio di alimentazione mediante sequenza di valvole. Le particelle magnetiche trattenute vengono rimosse completamente mediante risciacquo combinato acqua/aria ad alta pressione. Lo scambiatore termico a doppia circolazione stabilizza la temperatura della bobina in funzionamento.

Parametri tecnici:

• Modello 500 (SJ-500J / SJ-500CJ): diametro cavità 500 mm; granulometria 40–400 mesh; densità di alimentazione 10–30%; portata polpa 10–20 m3/h; portata minerale 0,9–4,5 t/h; campo di fondo 0–1,6 / 0–1,7 T; potenza pompa 7,5 kW; acqua risciacquo 20–25 m3/h; pressione acqua 0,8 MPa; peso max pezzi 8 t.
• Modello 750 (SJ-750J / SJ-750CJ): diametro 750 mm; portata polpa 15–45 m3/h; portata minerale 2–10 t/h; potenza pompa 11 kW; acqua risciacquo 20–30 m3/h; peso max 10 t. Campo 0–1,6 / 0–1,7 T; granulometria e densità come sopra.
• Modello 1000 (SJ-1000J / SJ-1000CJ): diametro 1000 mm; portata polpa 45–70 m3/h; portata minerale 3,5–18 t/h; potenza pompa 15 kW; acqua risciacquo 35–45 m3/h; peso max 8 t. Campo 0–1,6 / 0–1,7 T.
• Modello 1250 (SJ-1250J / SJ-1250CJ): diametro 1250 mm; portata polpa 50–100 m3/h; portata minerale 5,5–28 t/h; potenza pompa 18,5 kW; acqua risciacquo 60–70 m3/h; peso max 10 t. Campo 0–1,6 / 0–1,7 T.
• Modello 1500 (SJ-1500J / SJ-1500CJ): diametro 1500 mm; portata polpa 75–150 m3/h; portata minerale 8–42 t/h; potenza pompa 30 kW; acqua risciacquo 90–110 m3/h; peso max 10 t. Campo 0–1,6 / 0–1,7 T.
• Modello 2000 (SJ-2000J / SJ-2000CJ): diametro 2000 mm; portata polpa 120–300 m3/h; portata minerale 14–72 t/h; potenza pompa 30 kW; acqua risciacquo 90–110 m3/h; peso max 15 t. Campo 0–1,6 / 0–1,7 T.
• Modello 2500 (SJ-2500J / SJ-2500CJ): diametro 2500 mm; portata polpa 250–500 m3/h; portata minerale 22–113 t/h; potenza pompa 55 kW; acqua risciacquo 140–160 m3/h; peso max 15 t. Campo 0–1,6 / 0–1,7 T.

Materiali idonei:

• Feldspato
• Sabbia di quarzo
• Caolino
• Nefelina
• Fluorite
• Cianite
• Sillimanite
• Altri minerali non metallici a grana fine
