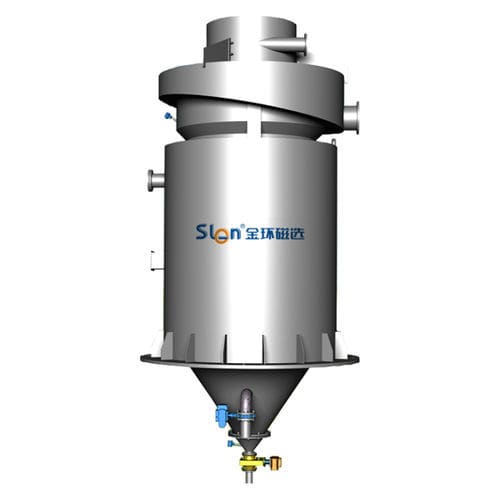

Separatore di metalli CH-SWCXJ series

magneticodi processoper minerale

Descrizione del prodotto
La colonna di elutriazione magnetica automatica serie CH-SWCXJ è progettata per la separazione della magnetite. Può eseguire desliming, concentrazione e miglioramento della qualità simultaneamente o in fasi in base alle caratteristiche del minerale e ai requisiti di processo. L'apparecchiatura è idonea per l'integrazione con vagli ad alta frequenza o cicloni nei circuiti di lavorazione dei minerali.

Caratteristiche del prodotto

• Desliming: consente la separazione quasi completa di ganga e ferro magnetico
• Separazione ad alta precisione: dissocia le associazioni minerali per separare frazioni povere e ricche
• Operazione regolabile: grado di concentrato e recupero possono essere variati per soddisfare gli obiettivi di processo
• Scalabilità: progettazione che supera i limiti di bassa capacità e alimentazione irregolare
• Integrazione di processo: combinazione efficace con vagli ad alta frequenza o cicloni per il recupero dei minerali magnetici
• Ottimizzazione del processo: può sostituire più unità di separazione magnetica nella sezione di concentrazione
• Risparmio idrico: consumo ridotto grazie alla circolazione ottimizzata
• Controllo remoto computerizzato: supporta monitoraggio e regolazione automatizzati

Come funziona
L'acqua di circolazione viene alimentata tangenzialmente dal basso per formare un flusso ascendente a spirale nella zona di separazione. Il mineral e viene introdotto dal dispositivo di caricamento superiore e disperso nella zona. Campi magnetici sovrapposti agiscono nell'area di separazione: le particelle di ganga e i materiali debolmente magnetici vengono trasportati dal flusso d'acqua a spirale e traboccano con l'acqua verso le scorie. Le particelle di ferro magnetico dissociate subiscono una forza magnetica verso il basso più la gravità, superiore alle forze ascendenti dell'acqua, e vengono scaricate tramite l'uscita del concentrato alla base della colonna per formare il concentrato.

Specifiche tecniche

• CH-SWCXJ1000L — Dimensione (mm): 1700×1700×4740; Tensione (V): 380/220; Potenza (kW): 6; Pressione dell'acqua (MPa): ≥0.2; Portata d'acqua (m³/h): 30-60; Qualità dell'acqua (ppm): ≤300; Cilindro (mm): 1000; Carico massimo (kg): 14200; Portata minerale (t/h): 10-25; Densità di alimentazione (%): ≥30; Densità del concentrato (%): 50-70
• CH-SWCXJ1200L — Dimensione (mm): 1760×1760×4959; Tensione (V): 380/220; Potenza (kW): 6; Pressione dell'acqua (MPa): ≥0.2; Portata d'acqua (m³/h): 50-120; Qualità dell'acqua (ppm): ≤300; Cilindro (mm): 1200; Carico massimo (kg): 18000; Portata minerale (t/h): 15-30; Densità di alimentazione (%): ≥30; Densità del concentrato (%): 50-70
• CH-SWCXJ1400L — Dimensione (mm): 2380×2380×5622; Tensione (V): 380/220; Potenza (kW): 7.5; Pressione dell'acqua (MPa): ≥0.25; Portata d'acqua (m³/h): 80-140; Qualità dell'acqua (ppm): ≤300; Cilindro (mm): 1400; Carico massimo (kg): 20000; Portata minerale (t/h): 20-35; Densità di alimentazione (%): ≥30; Densità del concentrato (%): 50-70
• CH-SWCXJ1600L — Dimensione (mm): 2634×2634×6494; Tensione (V): 380/220; Potenza (kW): 7.5; Pressione dell'acqua (MPa): ≥0.25; Portata d'acqua (m³/h): 100-160; Qualità dell'acqua (ppm): ≤300; Cilindro (mm): 1600; Carico massimo (kg): 30000; Portata minerale (t/h): 25-40; Densità di alimentazione (%): ≥30; Densità del concentrato (%): 50-70
• CH-SWCXJ1800L — Dimensione (mm): 2892×2892×7372; Tensione (V): 380/220; Potenza (kW): 7.5; Pressione dell'acqua (MPa): ≥0.25; Portata d'acqua (m³/h): 120-180; Qualità dell'acqua (ppm): ≤300; Cilindro (mm): 1800; Carico massimo (kg): 45000; Portata minerale (t/h): 30-50; Densità di alimentazione (%): ≥30; Densità del concentrato (%): 50-70
• CH-SWCXJ2000L — Dimensione (mm): 3200×3200×7621; Tensione (V): 380/220; Potenza (kW): 7.5; Pressione dell'acqua (MPa): ≥0.25; Portata d'acqua (m³/h): 140-200; Qualità dell'acqua (ppm): ≤300; Cilindro (mm): 2000; Carico massimo (kg): 65000; Portata minerale (t/h): 35-60; Densità di alimentazione (%): ≥30; Densità del concentrato (%): 50-70
• CH-SWCXJ2200L — Dimensione (mm): 3532×3532×8343; Tensione (V): 380/220; Potenza (kW): 7.5; Pressione dell'acqua (MPa): ≥0.25; Portata d'acqua (m³/h): 160-240; Qualità dell'acqua (ppm): ≤300; Cilindro (mm): 2200; Carico massimo (kg): 90000; Portata minerale (t/h): 40-70; Densità di alimentazione (%): ≥30; Densità del concentrato (%): 50-70
