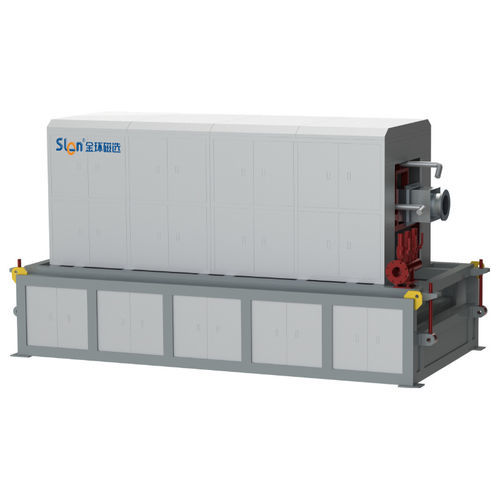

Separatore per metalli ferrosi WCT series

magnetico permanentedi processoper minerale

Descrizione del prodotto:
Separatore magnetico permanente interno WCT progettato per la pre-concentrazione e la rimozione del ferro nel trattamento dei minerali. Adatto per separare minerali magnetici da rocce miste e per rimuovere contaminanti ferrosi da minerali non metallici.

Applicazioni:

• Pre-selezione di magnetite vanadio‑titanio e minerali di ferro misti
• Concentrazione di sabbie di spiaggia, sabbia di quarzo e sabbie minerali a grana grossa
• Rimozione del ferro da quarzo, feldspato, caolino e altri minerali non metallici

Caratteristiche principali:

• Sistema ad magneti permanenti e matrice magnetica che offre elevata intensità e profondità di azione per una separazione efficiente
• Adattabile a un ampio intervallo di granulometrie e resistente all’intasamento
• Grado del concentrato regolabile tramite la velocità del cilindro e il flusso d’acqua di lavaggio
• Basso consumo di energia e acqua per ridurre i costi operativi
• Ingombro ridotto, funzionamento stabile, basso rumore e manutenzione semplificata

Principio di funzionamento:
Il materiale entra nella tramoggia di alimentazione e viene distribuito nel cilindro di separazione. Un sistema magnetico fisso genera un campo non uniforme nella zona di separazione. Le particelle magnetiche vengono attratte alla parete interna o alla matrice magnetica e ruotano con il cilindro. Raggiunta la zona non magnetica superiore, le particelle magnetiche vengono scaricate nella canaletta del concentrato per gravità e per l’azione di lavaggio, quindi raccolte nella cassetta del concentrato. I materiali non magnetici scorrono verso la cassetta di scarico dei rifiuti, realizzando una separazione continua.

Specifiche tecniche:

• Parametri comuni: Densità alimentazione 10–40%; Angolo di lavoro 0–22°; Dimensione alimentazione 0–15 mm; Intensità di induzione magnetica 0,2–0,8 T
• WCT-1030 — Diametro cilindro: 1000 mm; Larghezza: 3000 mm; Velocità: 5–20 r/min; Portata: 5–100 t/h; Potenza: 18,5 kW; Peso: 13 t
• WCT-1036 — Diametro cilindro: 1000 mm; Larghezza: 3600 mm; Velocità: 5–20 r/min; Portata: 60–120 t/h; Potenza: 18,5 kW; Peso: 15 t
• WCT-1040 — Diametro cilindro: 1000 mm; Larghezza: 4000 mm; Velocità: 5–20 r/min; Portata: 70–130 t/h; Potenza: 18,5 kW; Peso: 17 t
• WCT-1230 — Diametro cilindro: 1200 mm; Larghezza: 3000 mm; Velocità: 5–20 r/min; Portata: 70–120 t/h; Potenza: 22 kW; Peso: 15 t
• WCT-1236 — Diametro cilindro: 1200 mm; Larghezza: 3600 mm; Velocità: 5–20 r/min; Portata: 90–140 t/h; Potenza: 22 kW; Peso: 17 t
• WCT-1240 — Diametro cilindro: 1200 mm; Larghezza: 4000 mm; Velocità: 5–20 r/min; Portata: 100–150 t/h; Potenza: 22 kW; Peso: 19 t
• WCT-1430 — Diametro cilindro: 1400 mm; Larghezza: 3000 mm; Velocità: 5–20 r/min; Portata: 90–160 t/h; Potenza: 22 kW; Peso: 20 t
• WCT-1436 — Diametro cilindro: 1400 mm; Larghezza: 3600 mm; Velocità: 5–20 r/min; Portata: 100–170 t/h; Potenza: 22 kW; Peso: 22 t
• WCT-1440 — Diametro cilindro: 1400 mm; Larghezza: 4000 mm; Velocità: 5–20 r/min; Portata: 110–180 t/h; Potenza: 22 kW; Peso: 24 t
• WCT-1630 — Diametro cilindro: 1600 mm; Larghezza: 3000 mm; Velocità: 5–20 r/min; Portata: 120–170 t/h; Potenza: 30 kW; Peso: 22 t
• WCT-1636 — Diametro cilindro: 1600 mm; Larghezza: 3600 mm; Velocità: 5–20 r/min; Portata: 130–190 t/h; Potenza: 30 kW; Peso: 24 t
• WCT-1640 — Diametro cilindro: 1600 mm; Larghezza: 4000 mm; Velocità: 5–20 r/min; Portata: 140–200 t/h; Potenza: 30 kW; Peso: 26 t
