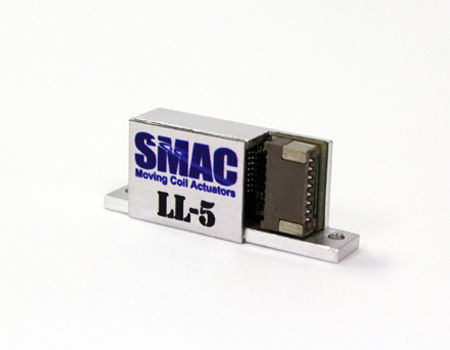

Encoder lineare incrementale LL Series

ad alta risoluzionein miniatura

L'encoder lineare SMAC LL è un encoder lineare incrementale incrementale ad alta risoluzione senza contatto in miniatura, che fornisce due canali di conteggio in segnali di uscita RS422 in quadratura. Questa serie è disponibile con risoluzione di 1 e 5 micron. Caratteristiche - Sorgente luminosa: Diodo ad emissione di luce; - Sensore di luce: ASIC ottico - Risoluzione dopo la quadratura: 5 e 1 micron - Formato di output: Uscita line driver RS422 differenziale. Due canali di conteggio A e B in quadratura con uscita ZR opzionale; - Specifiche di quadratura: 90° ± 45° alle massime condizioni; - Tempo di salita e discesa: 1 µs max. con carico di 1000 pF; - Lunghezza della corsa: fino a 250 mm (lunghezze speciali su richiesta)
