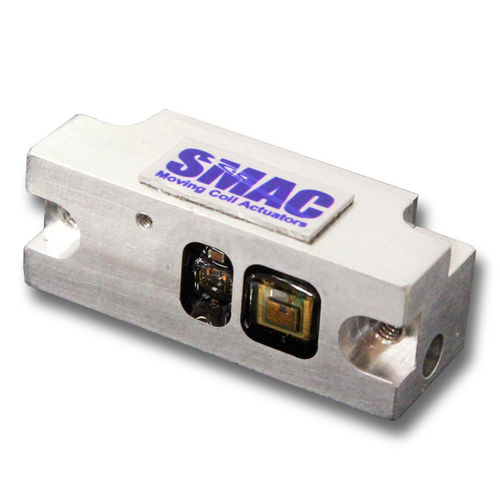

Encoder lineare incrementale SLE Series

L'SLE-34 è un encoder lineare incrementale incrementale ad alta risoluzione senza contatto in miniatura, che fornisce due canali di conteggio in quadratura come segnali di uscita. Le due forme d'onda di uscita sono fuori fase di 90 gradi e indicano sia la posizione che la direzione del movimento: quando il canale A conduce il canale B, per esempio, allora il movimento è da sinistra a destra della scala quando si osserva il lato pattern della scala. Altrimenti, se B conduce A, lo spostamento è nella direzione opposta. Questo encoder ha una risoluzione di 0.1 o 0.05 Micron. L'SLE-34 è simile nel montaggio ad altri encoder lineari chiusi standard del settore Caratteristiche - Sorgente luminosa: Diodo ad emissione di luce - Sensore di luce: Ottico Asic - Risoluzione dopo la quadratura: 0.1um o 0,05um. - Formato di output: Uscita line driver RS422 differenziale. Due canali di conteggio A e B in quadratura con uscita ZR. - Spec. quadratura: 90° 45° alle massime condizioni. - Tempo di salita e discesa: 1 uS max. su 1000 pF di carico. - Lunghezza della corsa: fino a 150 mm.
