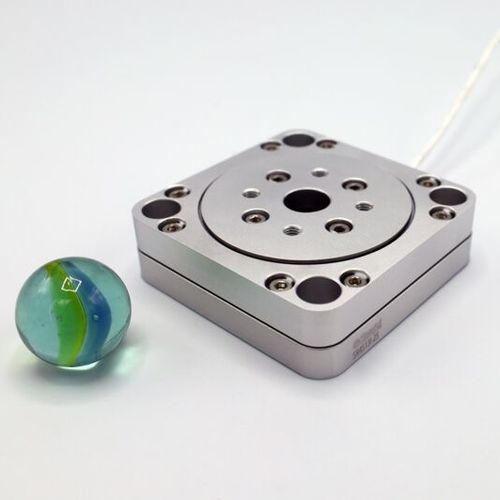

Piastra di posizionamento rotativa SR-4513

vuoto-compatibilein ciclo chiusoin acciaio inossidabile

Lo stadio di rotazione SR-4513 ha una base quadrata e presenta un'apertura libera di 8 mm di diametro. L'altezza è relativamente bassa rispetto all'ingombro. Ciò consente di integrare facilmente questo stadio nei sistemi di posizionamento in piano. È dotato di un robusto cuscinetto in acciaio inossidabile ed è disponibile anche nella versione ad alto vuoto. Meccanico Corsa [ - ∞ Coppia di bloccaggio [Ncm] - ≥ 5 Forza normale massima [N] - 20 Forza normale [N] - 20 Dimensioni [mm] - 45 x 45 x 12,5 Peso [g] - 89 Apertura [mm] - 8 Ad anello aperto Velocità angolare [°/s] - > 30 Risoluzione in anello aperto (H)CU [µ - < 100 Risoluzione ad anello aperto MCS2 [µ - 30 Opzioni Opzioni di materiale - Alluminio standard; base in acciaio (-ST); base in titanio (-TI); Opzioni di prestazione - Coppia di blocco più elevata Opzioni per il vuoto - HV (1E-6 mbar)
