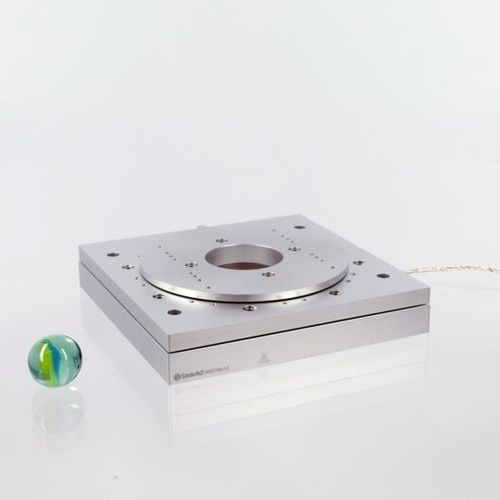

Piastra di posizionamento rotativa SR-9219C

alluminiovuoto-compatibilein ciclo chiuso

Lo stadio SR-9219C è dotato di un cuscinetto in ceramica che garantisce la piena compatibilità con il vuoto ultraelevato. Sono inoltre disponibili versioni in materiali non magnetici. Grazie alle dimensioni esterne e alla disposizione dei fori di montaggio, questo stadio di rotazione può essere montato direttamente sugli stadi lineari delle serie CLS-92 e MLS-92. Meccanico Corsa [ - ∞ Coppia di bloccaggio [Ncm] - ≥ 10 Forza normale massima [N] - 25 Forza normale [N] - 25 Dimensioni [mm] - 92 x 92 x 19 Peso [g] - 250 Apertura [mm] - 30 Ad anello aperto Velocità angolare [°/s] - 15 Risoluzione in anello aperto (H)CU [µ - < 50 Risoluzione ad anello aperto MCS2 [µ - < 1 Ad anello chiuso Tipi di sensore - S Risoluzione del sensore [µ - 15 Velocità angolare [°/s] - 15 Opzioni Opzioni di materiale - Alluminio standard; base in acciaio (-ST); base in titanio (-TI); Opzioni per le prestazioni - Coppia di blocco più elevata Opzioni per il vuoto - HV (1E-6 mbar); UHV (1E-11 mbar) Opzione non magnetica - Sì (-NM)
