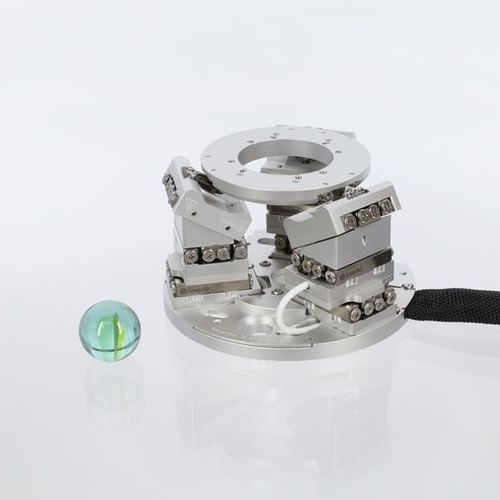

Sistema di nanoposizionamento multiassiale SMARPOD 70.42

esapodea cinematica parallelaintelligente

Lo SMARPOD 70.42, di dimensioni ridotte, è il sistema più compatto con un diametro della piastra di base di soli 70 mm e un peso di soli 200 g. Lo SMARPOD 70.42 è il più piccolo sistema di movimento a esapode con un diametro della piastra di base di soli 70 mm. Nonostante la sua compattezza, è un sistema robusto e preciso che può gestire carichi utili fino a 5 N da posizionare con un'escursione di 11 mm in X e Y. I valori della corsa di rotazione sono indicati per un punto di rotazione sulla superficie della piastra superiore. Le dimensioni complessive del sistema completo possono essere maggiori per pose diverse. Per ulteriori informazioni, consultare il modello CAD nell'area download. La ripetibilità è misurata a circa 20 mm sopra la piastra superiore di ciascun sistema, sull'intera gamma di corse e per un singolo grado di libertà alla volta. I valori possono essere migliori per corse più brevi. Specifiche tecniche Corsa [ - 22 (Θx); 23 (Θy); 31 (Θz) Forza normale max. Forza normale [N] - 5 Forza massima orizzontale [N] - 2,5 Forza orizzontale [N] - 2,5 Dimensioni Piastra di base [mm] - Ø 70 Altezza della piattaforma dal suolo [mm] - 42 Peso [g] - 200 A circuito chiuso Tipi di sensore - SC Incremento minimo [nm] - 1 Incremento minimo [µ] - 3 Ripetibilità unidirezionale MCS2 [nm] - ± 50 Opzioni Opzioni per il vuoto - HV (1E-6 mbar); UHV (1E-11 mbar)
