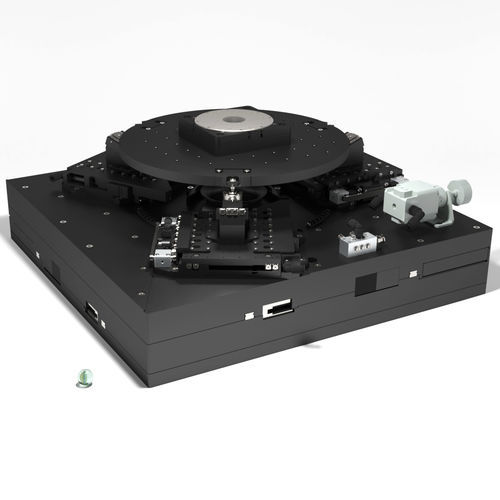

Sistema di posizionamento tripode TRIPOD 400-6DoF

XYdi precisione

Il TRIPOD 400-6DoF ha sei gradi di libertà ed è completamente basato sugli azionamenti diretti elettromagnetici ad alta precisione SMARSHIFT. Il TRIPOD 400-Core si basa su tre stadi MLS-92122 che consentono i movimenti Z, Rx e Ry. Due posizionatori MLL-400 e uno MR-9222 completano il sistema fornendo gradi di libertà sugli assi X, Y e Rz. Il TRIPOD 400-6DoF convince per l'ampia escursione del piano XY e le prestazioni dinamiche. Inoltre, consente di sostenere carichi elevati (fino a 6 kg) anche a velocità elevate. Il sistema è dotato di una compensazione della forza peso regolabile e di freni pneumatici che consentono la stabilità della posizione anche quando è spento e la frenata di emergenza. Per consentire un'ampia gamma di applicazioni, offriamo opzioni personalizzate per la piastra superiore (aperture, schemi di fori, ecc.). I valori della corsa di rotazione sono indicati per un punto di rotazione sulla superficie della piastra superiore. Le dimensioni complessive del sistema completo possono essere maggiori per pose diverse. Per ulteriori informazioni, consultare il modello CAD nell'area download. La ripetibilità è misurata a circa 20 mm sopra la piastra superiore di ciascun sistema, sull'intera gamma di corse e per un singolo grado di libertà alla volta. I valori possono essere migliori per corse più brevi.
