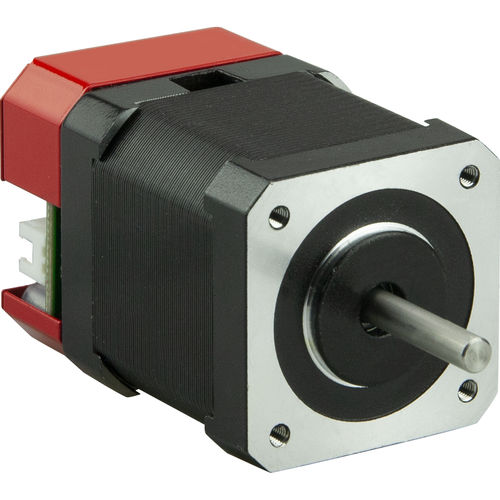

Motore a comando integrato SMD-1.6mini ver.2

bifasepasso-passo ibrido24 V

Le unità di controllo integrate della serie SMD - mini della seconda versione sono progettate per l'uso con motori passo-passo ibridi bifase, che, se usati insieme alle unità, formano azionamenti passo-passo non programmabili di dimensioni compatte. Le unità SMD-mini della seconda versione sono i driver che alimentano i motori in accordo con i segnali digitali esterni forniti agli ingressi di controllo. I driver forniscono la velocità richiesta e la direzione di rotazione del motore, così come il posizionamento accurato dell'albero elaborando i segnali logici: PITCH (impulso), DIRECTION (livello) e RESOLUTION (livello). Come fonte di segnali logici, si possono usare generatori di frequenza, PLC, computer con una porta LPT, ecc. Le caratteristiche dei driver sono la modalità microstepping fino a 1/256 e l'impostazione software dei parametri principali. Si raccomanda di utilizzare un convertitore UART-USB per collegare i driver a un computer. I driver SMD-1.6mini ver.2 sono forniti completi di motori SM4247. I parametri principali del motore passo-passo SM4247 con driver integrato SMD-1.6mini ver.2 Alimentazione - 12 - 24 VDC Modalità microstepping - 1/1, 1/2, 1/4, 1/8, 1/16, 1/32, 1/64, 1/128, 1/256 Coppia di tenuta massima: 4.4 kgf*cm Resistenza di fase: 1,65 Ohm Induttanza di fase: 2,8 mH Inerzia del rotore del motore: 68 g*cm2
