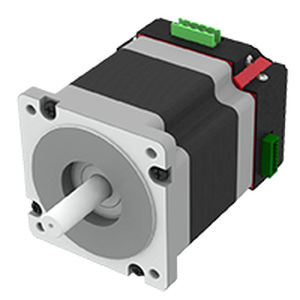

Motore a comando integrato SMD-4.2mini ver.2

DCpasso-passo24 V

Driver SMD-4.2mini V2.1 sono stati progettati per il lavoro con motori passo-passo NEMA34 dimensioni con corrente massima per fase 4.2 Amp (SM8680). Motori passo-passo SM8680 con i driver integrati sono pronti per il lavoro compatto azionamento passo-passo. Circuiti più recenti sono utilizzati nella progettazione di questa versione rinnovata di driver V2.1. Questi circuiti forniscono un'eccellente dinamica dei motori passo-passo, un'accelerazione veloce e una coppia sufficiente alle più alte velocità. Il generatore di impulsi interno rende possibile il controllo di un motore passo-passo senza l'uso di fonti di segnale esterne. Metodi di controllo: Controllo di posizione a impulsi (STEP/DIR) Controllo analogico della velocità (tramite potenziometro) I parametri principali del piccolo driver passo-passo incorporato SMD-4.2mini V2.1 Alimentazione - 24 - 48 VDC Modalità microstepping - 1, 1/2, 1/4, 1/8, 1/16, 1/32, 1/64, 1/128 Gamma di frequenza degli impulsi del generatore interno 70 - 1200 Hz Caratteristiche aggiuntive: - Resistenza di frenatura incorporata per il funzionamento con un carico ad alta inerzia - Possibilità di collegare una resistenza di frenatura esterna - Commutazione automatica tra controllo di fase in corrente (esegue una coppia più elevata e una migliore dinamica) e controllo di fase in tensione (funzionamento più regolare e silenzioso) - Microstepping fino a 1/128 (1 - 1/16 - controllo fase corrente, 1/32 - 1/128 - controllo fase tensione) - Corrente di mantenimento 75% - diminuisce automaticamente - Possibilità di invertire un segnale ENABLE in una modalità di controllo di posizione a impulsi I parametri principali del motore passo-passo SM8680 con driver integrato SMD-4.2mini V2.1 Coppia massima di mantenimento: 45 kgf*cm Resistenza di fase: 0.8 Ohm Induttanza di fase: 3.5 mH Inerzia del rotore del motore: 1400 g*cm2
